Топографическая съемка

Топографическая съемка земельного участка в Москве и России от Гис Саинс

В результате съёмки мы можем предоставить:

• Инженерно-топографический план или карту местности (ИТП).

• Цифровую модель местности и рельефа (ИЦМР, ИЦММ).

• Сводную схему (ситуационный план).

* В отношении земельных участков, топографические работы проводятся при самых разных условиях, поэтому они могут отличаться объемом и целью/назначением самих работ, а также масштабом выпускаемых карт/планов.

Наша компания проводит топосъемку земельных участков при крупном (1:500, 1:1000, 1:2000) и особо крупном масштабировании 1:200, то есть, в наиболее удобных для возможных задач форматах. Для проведения работ на участках имеющих большую площадь, может быть использован масштаб 1:5000.

Выполнение топографической съемки местности, земельного участка - Этапы работы

Подготовительный этап

На этом этапе осуществляется сбор и анализ архивной документации, первичный анализ местности, топографо-геодезическая и геологическая изучение территории, определяется объем работ, изготавливается программа проведения изысканий и непосредственно работы.

Топографическая съемка местности — это важнейший этап в подготовке проектов строительства, землеустроительных работ и других инженерных задач. Подготовительный этап играет ключевую роль, так как от него зависит качество полученных данных и успешность последующих действий.

• Первым шагом в подготовительном процессе является определение целей и задач съемки. Необходимо четко понимать, что именно необходимо измерить и какую информацию получить. Это может включать в себя выявление элементов рельефа, существующих сооружений, коммуникаций и других объектов. Четкое понимание целей позволит сократить время на съемку и сделает результаты более актуальными.

• Следующим этапом является выбор методов и инструментов для проведения съемки. В зависимости от специфики участка и требуемой точности, могут использоваться различные технологии: от обычных тахеометров до современных дронов и 3D-сканеров. Каждый метод имеет свои преимущества и недостатки, и выбор зависит от поставленных задач.

• Также важным моментом является изучение участков местности и получение разрешений на проведение работ. Нужно ознакомиться с геологической и экологической ситуацией, а также возможными ограничениями на использование определенных участков. Не стоит забывать о необходимости уведомления местных властей и, возможно, владельцев соседних земель.

• Формирование команды специалистов — еще один ключевой момент. В состав команды должны входить квалифицированные инженеры и геодезисты, способные не только провести съемку, но и грамотно интерпретировать полученные данные.

• Наконец, стоит уделить внимание подготовке оборудования и материалов. Необходимо убедиться в исправности инструментов, наличии всех необходимых расходных материалов и программного обеспечения для их обработки. Это позволит избежать технических неполадок во время работы и сэкономит время.

Таким образом, качественная подготовка к топографической съемке — это залог успешной реализации проектов и минимизации рисков в дальнейшем.

Полевые работы

Важнейший и ключевой этап — топографическая съемка.

• Разведка местности с обследованием пунктов исходной геодезической сети с составлением карточки обследования.

На начальном этапе необходимо провести разведку местности, чтобы определить расположение основных геодезических пунктов. Это включает в себя изучение рельефа, природных и искусственных объектов, а также анализ доступности территории. Используя современное оборудование, такие как GPS-приемники и нивелиры, геодезисты фиксируют координаты каждого пункта, что позволяет обеспечить высокую точность последующих измерений.

Составление карточки обследования является важной частью данного этапа. В ней фиксируются данные о каждом пункте: его координаты, состояние, доступность, а также описание окружающей местности. Эта информация крайне важна для оценки надежности геодезической сети и возможности использования тех или иных пунктов в дальнейшем.

Таким образом, разведка местности и обследование пунктов исходной геодезической сети формируют основу для успешного выполнения топографической съемки. Правильно проведённые полевые работы гарантируют точность и достоверность полученной информации, что, в свою очередь, обеспечивает качественную работу в сфере землеустройства, архитектуры и строительства.

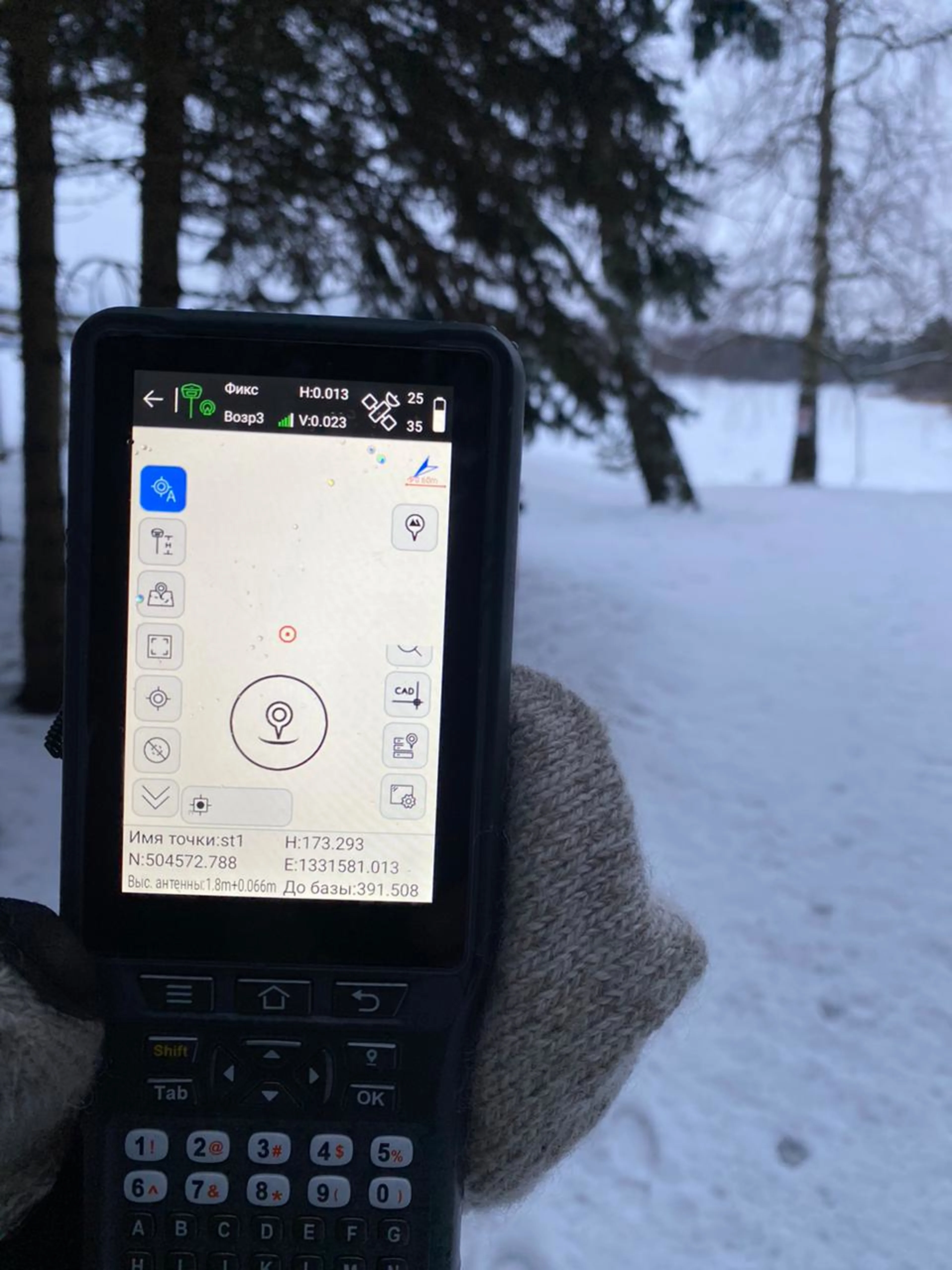

• Сгущение исходной сети. т.е. проведение спутниковых/линейно-угловых измерений, а также нивелирование II, III, IV классов.

Топографическая съемка является важным этапом в геодезической практике, обеспечивая создание точных карт и планов местности. Полевой этап работы включает в себя несколько ключевых процессов, одним из которых является сгущение исходной сети.

Сгущение сети подразумевает проведение спутниковых и линейно-угловых измерений, а также нивелирования II, III и IV классов. Спутниковые измерения позволяют достичь высокой точности и надёжности данных благодаря использованию глобальных навигационных спутниковых систем (ГНСС). Они особенно актуальны на открытых территориях, где высокая степень видимости спутников способствует получению точных координат.

Линейно-угловые измерения, выполняемые с использованием теодолитов или тахеометров, помогают в определении относительных положений точек на местности. Эти измерения важны для создания точных угловых и линейных характеристик, что позволяет более детально проработать участок.

Нивелирование, проводимое в соответствии с классами точности, дополняет данные о высотах и позволяет строить равновесные уровни. Нивелирование II класса обеспечивает точность, необходимую для большинства инженерных задач, тогда как III и IV классы могут использоваться для менее требовательных проектов.

Комплексный подход к сгущению исходной сети включает в себя правильную выборку методов и инструментов, что позволяет минимизировать погрешности и обеспечить высокое качество итоговой топографической съемки.

• Закрепление на местности пунктов опорной, съемочной сети с составлением абрисов/кроки и карточек закладки пунктов.

Топографическая съемка является неотъемлемой частью геодезической работы, обеспечивая создание точных карт и планов местности. Полевой этап этого процесса включает несколько важных шагов, одним из которых является закрепление пунктов опорной и съемочной сети.

На данном этапе геодезист производится закрепление заранее определённых точек на местности. Эти пункты служат опорой для дальнейших измерений и помогут создать четкую и точную съемочную сеть. Закрепление осуществляется с использованием различных методов и инструментов, таких как нивелиры, тахеометры и GPS-устройства.

Важной частью процесса является составление абрисов (кроки) и карточек закладки пунктов. Абрисы представляют собой схематические зарисовки, которые помогают визуализировать расположение закреплённых точек относительно местных ориентиров. Это может включать в себя описание рельефа, наличие объектов, таких как здания или дороги, а также наблюдаемые природные элементы.

Карточки закладки, в свою очередь, содержат все необходимые данные о каждом пункте: его координаты, высоту, описание местоположения и используемые инструменты. Эти карточки не только систематизируют информацию, но и обеспечивают возможность лёгкого доступа к данным в будущем.

Таким образом, закрепление пунктов опорной и съемочной сети с составлением абрисов и карточек является важной частью топографической съемки, обеспечивая высокую точность и надежность полученных данных.

• Съемка ситуации с нанесением основных элементов территории, в объеме, соответствующий требованиям нормативной документации в зависимости от масштаба съемки.

Полевой этап съемки — это момент, когда теоретические знания начинают преобразовываться в практические данные. Важным аспектом этого этапа является съемка ситуации с нанесением основных элементов территории, что требует строгого соблюдения требований нормативной документации в зависимости от масштаба съемки.

Проводя съемку, геодезисты фиксируют не только природные объекты, такие как реки, леса и возвышенности, но и антропогенные элементы: здания, дороги, мосты и прочую инфраструктуру. На данном этапе важно учитывать масштаб съемки, который влияет на выбор инструментов, методы работы и уровень детализации. При большом масштабе, например, 1:500 или 1:1000, детализирование объектов происходит значительно выше, что позволяет захватить мелкие элементы, такие как скамейки, фонари и другие элементы благоустройства.

Строгое следование нормативам подразумевает точную передачу всех собранных данных в графическом виде, что критически важно для дальнейшего проектирования и планирования. В результате качественной топографической съемки создается основа для многих инженерных и архитектурных проектов, что подчеркивает значимость данного этапа. Таким образом, полевой этап съемки, включая нанесение основных элементов территории, является ключевым моментом в процессе получения актуальной и точной топографической информации.

• Обследование инженерных сетей с использованием труба-кабеле поискового оборудования, с составлением экспликаций колодцев, разделяя их по назначению, измеряя их планово-высотное положение и основные характеристики.

В ходе этого этапа используется современное труба-кабеле поисковое оборудование, позволяющее с высокой точностью определять местоположение подземных коммуникаций. Это особенно важно в условиях городских застроек, где сети могут пересекаться и располагаться на разной глубине. С помощью специализированных приборов специалисты могут не только обнаружить трубы и кабели, но и оценить их состояние.

Во время обследования составляются экспликации колодцев, которые детализируют информацию о каждом объекте: назначение колодца (например, для водоснабжения, канализации, электрических кабелей), его планово-высотное положение и основные характеристики. Такие данные включают в себя диаметр, материал и другие технические параметры, что существенно облегчает дальнейшую работу инженеров и проектировщиков.

Результаты обследования инженерных сетей являются основой для создания качественной топографической карты, что, в свою очередь, способствует более эффективному освоению территории и предотвращению возможных ошибок в процессе строительства. Таким образом, полевой этап топографической съемки, включая обследование инженерных сетей, является необходимым для обеспечения надежности и безопасности будущих объектов.

• Фотофиксация местности, земельного участка.

Одним из ключевых элементов полевого этапа работы является фотофиксация местности, представляющая собой процесс визуального документирования окружающего пространства.

Фотофиксация осуществляется с помощью современных фототехник, включая дроны и цифровые камеры. Этот этап незаменим для создания детальных и качественных снимков, которые впоследствии используются для анализа рельефа, определения границ участков, а также для разработки проектной документации. Важно, чтобы фотографии были сделаны с разных углов и ракурсов, это позволяет получить полное представление о территории и выявить скрытые особенности ландшафта.

Кроме того, фотофиксация служит дополнительной гарантией точности собранных геодезических данных. На основе полученных изображений можно уточнять размеры объектов, визуализировать их расположение и выявлять возможные препятствия, такие как здания или деревья, которые могут повлиять на дальнейшие работы.

Таким образом, фотофиксация местности в рамках топографической съемки не только дополняет сведения о земельном участке, но и является залогом успешного выполнения проектных задач, что делает этот процесс крайне важным для специалистов в области геодезии.

• Составление акта внутриведомственной приемки геодезических измерений для полевого контроля проведенных работ.

После завершения полевых работ возникает необходимость в контроле качества выполненных геодезических измерений. Для этого составляется акт внутриведомственной приемки.

Акт приемки служит документом, подтверждающим, что все измерения проведены согласно установленным стандартам и требованиям. Он включает в себя данные о проводимых работах, используемом оборудовании, а также числовые значения основных параметров, таких как точность и погрешность измерений.

Для составления акта необходимо собрать всю сопроводительную документацию, а именно: журналы полевых замеров, данные по использованным приборам и их калибровке, а также фотосъемки местности. Члены комиссии, проводящей приемку, проводят анализ собранных данных, сравнивают их с нормативными показателями, определяют соответствие полученных результатов с проектными временными рамками.

Приемка не только гарантирует качество выполненных работ, но и является основой для дальнейших действий — разработки проектной документации или проведения дополнительных исследований. Таким образом, акт внутриведомственной приемки является неотъемлемой частью геодезического процесса и важным шагом к успешному завершению проекта.

Камеральная обработка данных

Геопространственная информация, полученная после съемки, обрабатывается в офисных условиях (камеральная обработка). Инженеры проводят необходимые расчеты по уравниванию всех полученных измерений, оформляют топографический план, присваивая каждому элементу условный знак. Строят цифровую модель местности и рельефа (ИЦМР/ИЦММ), формируют технический отчет в графическом и электронном виде, подготавливают ИТП для согласования с эксплуатирующими организациями. Проводят согласования о целостности и полноте нанесения инженерных сетей, готовят технический отчет, передают заказчику.

Камеральная обработка данных при выполнении топографической съемки местности, земельного участка, этап работы:

Этот процесс включает в себя анализ и систематизацию полученных данных, что позволяет создать точные и информативные карты и планы.

• Первый этап камеральной обработки — это сбор исходных данных. На данном этапе используется информация, полученная в ходе полевых работ, включая координаты точек, высотные отметки и дополнительные наблюдения. Обычно данные собираются с помощью тахеометров, GPS-приемников и других геодезических инструментов.

• Затем следует этап конвертации полученных данных в цифровую форму. Используя специализированное программное обеспечение, геодезисты обрабатывают данные, вводят координаты и создают трехмерные модели местности. Технический прогресс позволяет сократить время обработки данных и увеличить их точность.

• Следующим шагом является создание контурных линий и сетки высот. Это важный момент, так как контуры помогают визуально представить рельеф местности и определить его особенности. Генерация модельного рельефа позволяет не только увидеть форму поверхности, но и использовать эти данные для дальнейшего анализа, например, для проектирования инфраструктуры.

• Также в рамках камеральной обработки проводятся различные измерения и расчеты. Геодезисты могут производить вычисление площадей, объемов, а также определять углы и расстояния. Эти данные позволяют более точно оценить характеристики земельного участка и его возможность использования в дальнейших проектах.

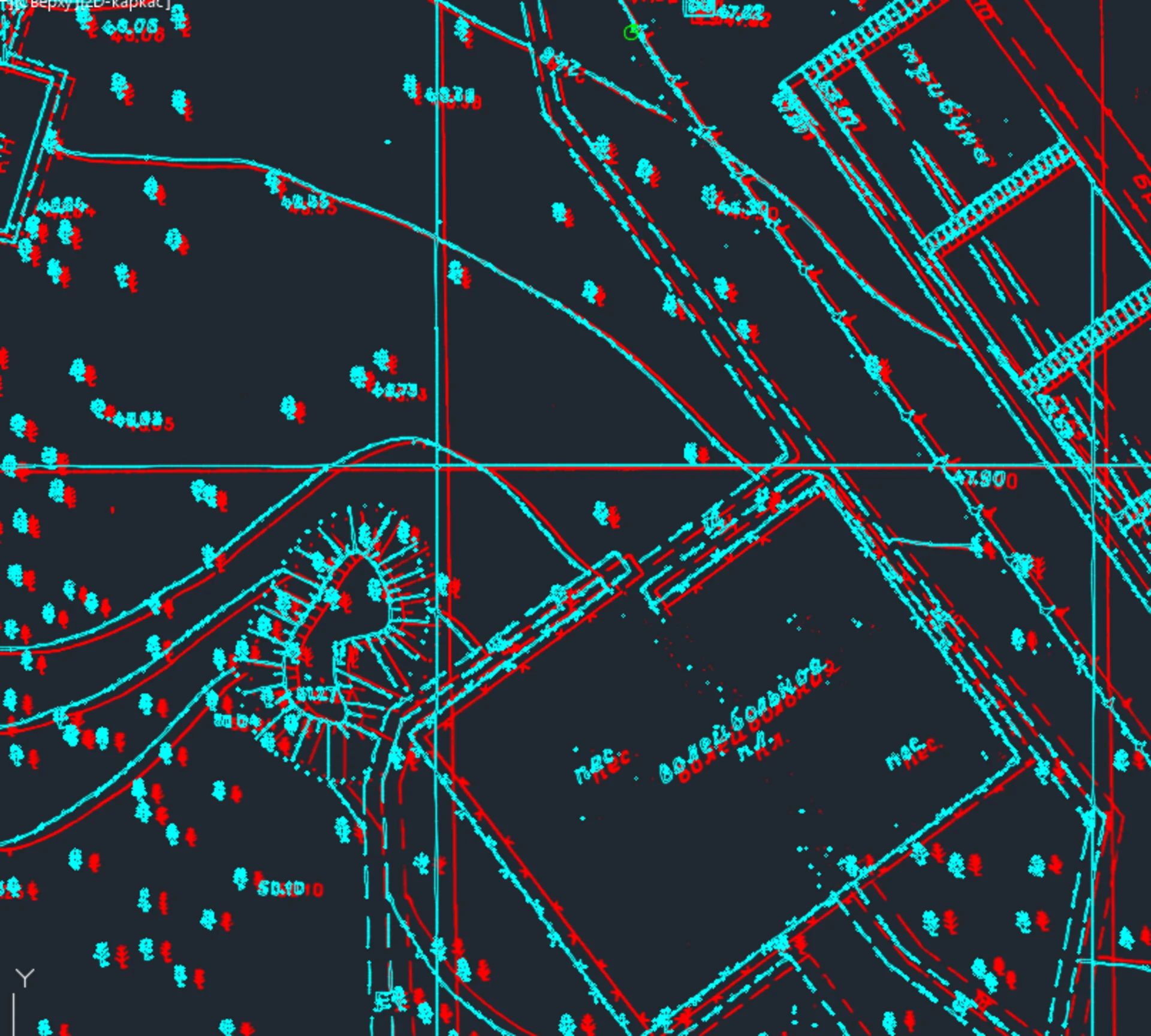

• Не менее важным этапом является составление топографического плана. На этом этапе обработанные данные визуализируются, и создается карта, на которой отмечены все ключевые элементы местности: дороги, здания, природные элементы и границы земельного участка. Такой план должен соответствовать установленных стандартам и содержать всю необходимую информацию для дальнейшего использования.

• Заключительный этап камеральной обработки данных включает в себя проверку и верификацию информации. Это позволяет исключить возможные ошибки и неточности, которые могло произвести оборудование или сам геодезист в ходе полевых работ.

Камеральная обработка данных — это сложный, но крайне важный процесс, обеспечивающий надежность и точность топографической съемки. Он требует высокой квалификации специалистов и современного оборудования, что в конечном итоге влияет на качество итогового продукта. Таким образом, эффективная камеральная обработка — залог успешного выполнения проекта и правильного использования земельных ресурсов.

В итоге, после того как будет заказана топографическая съемка земельного участка, вы получаете топографический план, а также технический отчет о проведенных работах.

*Сроки проведения работ определяются индивидуально, исходя из особенностей участка.

Компания Гис-Саинс Москва – Выполняем топографическую съемку по России и СНГ

Компания Гис-Саинс Москва: Ваш надежный партнер в области топографической съемки и инженерных изысканий

Топографическая съемка — это один из ключевых этапов в проектировании и строительстве, обеспечивающий точную информацию о земельном участке, его рельефе и существующих объектах. Компания Гис-Саинс Москва предлагает широкий спектр услуг по топографической съемке и инженерным изысканиям не только в Москве, но и по всей России и СНГ. Наша команда профессионалов с многолетним опытом работы гарантирует высокое качество и точность выполняемых работ.

Разнообразие услуг

Помимо топографической съемки, мы проводим все виды инженерных изысканий, необходимых для успешного проектирования и строительства. Это включает в себя геодезические, геологические, гидрологические и экологические изыскания, которые позволяют получить полное представление о состоянии участка и особенностях его эксплуатации.

Техническое обследование зданий и сооружений

Наши специалисты выполняют техническое обследование всех видов зданий и сооружений — от жилых домов до промышленных объектов. Это обследование включает в себя анализ состояния конструкций, выявление дефектов и оценку прочности конструктивных элементов. На основании полученных данных мы можем предложить рекомендации по ремонту или реконструкции, что позволяет избежать серьезных последствий и увеличить срок службы строений.

Мониторинг условий

Геотехнический, гидрологический и геодезический мониторинг представляет собой постоянное отслеживание изменений, происходящих в окружающей среде и на строительной площадке. Эти мониторинги являются жизненно важными для предотвращения нарушений в строительных работах и желания обеспечить безопасность будущих объектов.

Информационное моделирование

В современном строительстве крайне важна интеграция всех процессов, и информационное моделирование (BIM) становится одним из важнейших инструментов. Благодаря использованию BIM, мы можем создавать трехмерные модели, которые позволяют визуализировать проект, выявлять возможные проблемы на ранних этапах и оптимизировать затраты. Это не только повышает эффективность проектирования, но и существенно сокращает время на реализацию проектов.

Лазерное сканирование

Лазерное сканирование — это современный метод получения высокоточных данных о состоянии объектов и окружающей территории. С помощью этой технологии мы можем создавать детализированные 3D-модели, которые используются для анализа, проектирования и документирования. Лазерное сканирование позволяет существенно сократить время на полевые работы и повысить уровень точности получаемых данных.

Почему выбирают Гис-Саинс?

Компания Гис-Саинс Москва зарекомендовала себя как надежный партнер для многих строительных и проектных организаций. Наша команда состоит из высококвалифицированных специалистов, которые используют современное оборудование и программное обеспечение. Мы гарантируем высокое качество услуг, строгое соблюдение сроков и индивидуальный подход к каждому проекту.

Сотрудничая с нами, вы получаете уверенность в том, что ваш проект будет выполнен на высоком уровне, с учетом всех современных требований и стандартов. Не упускайте возможность оптимизировать свой проект с помощью профессиональной топографической съемки и инженерных изысканий от Гис-Саинс Москва!
