Воздушное Лазерное Сканирование (ВЛС)

Компания «Гис Саинс» выполняет воздушное лазерное сканирование территорий и линейных объектов в Москве, по России и в странах СНГ. Специалисты получают плотное облако точек с воздуха, строят цифровые модели рельефа и местности, ортофотоматериалы и тематические CAD-объекты для изысканий, проектирования и мониторинга.

Что это

Цель: быстро и равномерно снять большие площади или протяжённые коридоры и получить пространственные данные, пригодные для топографических планов, цифровых моделей и инженерных расчётов.

Воздушное лазерное сканирование — метод динамической лазерной локации с борта беспилотного или пилотируемого воздушного судна. Импульсный сканер измеряет время прохождения луча до поверхности и обратно. По траектории носителя, углам сканирования и данным ГНСС/ИНС вычисляют координаты каждой точки. Один импульс может дать несколько отражений: крона, промежуточные ярусы растительности и грунт. Поэтому ВЛС сохраняет информацию о рельефе под пологом леса, где аэрофотосъёмка даёт только поверхность крон.

Метод применяют к площадным территориям застройки, промышленным площадкам, карьерам, лесным массивам, акваториям береговой полосы, а также к линейным объектам: автомобильным и железным дорогам, линиям электропередачи, трубопроводам, коридорам инженерных сетей. Для вертикальных фасадов высокой детализации воздушный контур обычно дополняют наземным сканированием.

Компания «Гис Саинс» располагает собственным парком беспилотных воздушных судов, поставленных на учёт. Полёты выполняют операторы с опытом работы в стеснённых и удалённых районах. При больших площадях и высоких требованиях к производительности носитель подбирают индивидуально: мультироторный комплекс для локальных задач, самолётный тип для протяжённых участков, пилотируемая авиация — по отдельному обоснованию.

Норматив: аэрофотосъёмочную часть комплекса выполняют с учётом ГОСТ Р 59328-2021. Состав инженерно-геодезических материалов, масштаб и сечение рельефа задают техническим заданием и программой изысканий.

ВЛС не заменяет кадастровую процедуру и не является самодостаточным обследованием здания. Это способ сбора пространственных данных, который затем включают в отчёт по инженерным изысканиям, в цифровую модель местности или в информационную модель инфраструктуры.

Точность воздушного контура обычно выражают сантиметрами, а не миллиметрами. Для топографического плана 1:500 и цифровой модели рельефа этого достаточно. Для обмера фасадного декора и внутренних помещений воздушный метод не заменяет наземный. Компания «Гис Саинс» прямо разделяет эти контуры в коммерческом предложении, чтобы заказчик не ожидал от лидара с БПЛА той же детализации, что даёт штативный сканер у стены.

Методы

Выбор носителя, высоты, перекрытия и плотности точек определяют масштабом, характером растительности, застройкой и требуемой точностью.

Лазерная локация с БПЛА подходит для участков от нескольких десятков гектаров до крупных полигонов, если позволяют метеоусловия, логистика и режим воздушного пространства. Мультироторные платформы удобны в городе, на стройплощадке и при облёте локальных объектов. Самолетные комплексы закрывают большие площади и линейные коридоры за лётный день.

Пилотируемые носители применяют на протяжённых трассах и малообжитых территориях, где экономически оправдана высокая суточная производительность. Одновременно с лидаром, как правило, ведут аэрофотосъёмку в видимом диапазоне, при необходимости — в ближнем инфракрасном. Фотографии используют для ортофотомозаики, дешифрирования и окраски облака.

Наземный контур обязателен. Формируют сеть базовых станций ГНСС, задают контрольные точки, выполняют калибровку комплекса. Без контрольных измерений нельзя подтвердить точность цифровой модели рельефа. На линейных объектах контрольные точки распределяют вдоль трассы; на площадных — по периметру и внутри контура съёмки.

Камеральная обработка включает расчёт траектории, уравнивание, классификацию точек (грунт, растительность, здания, провода, шумы), построение ЦМР и ЦММ, ортотрансформирование снимков, векторизацию контуров и создание тематических CAD-слоёв. Для лесного фонда по облаку оценивают высоты и густоту древостоя. Для ЛЭП выделяют провода, опоры и опасные сближения с растительностью. На железнодорожной инфраструктуре плотное облако позволяет оцифровать положение головки рельса и габариты приближения строений, если высота и плотность съёмки назначены под эту задачу. На заводской площадке воздушный контур фиксирует эстакады, резервуары и крупные трубопроводы; мелкую арматуру и интерьер цеха по-прежнему снимают с земли.

Этапы

Состав: контур, масштаб, плотность точек, система координат, перечень выходных материалов и ограничения воздушного пространства согласуют в полётном задании заранее.

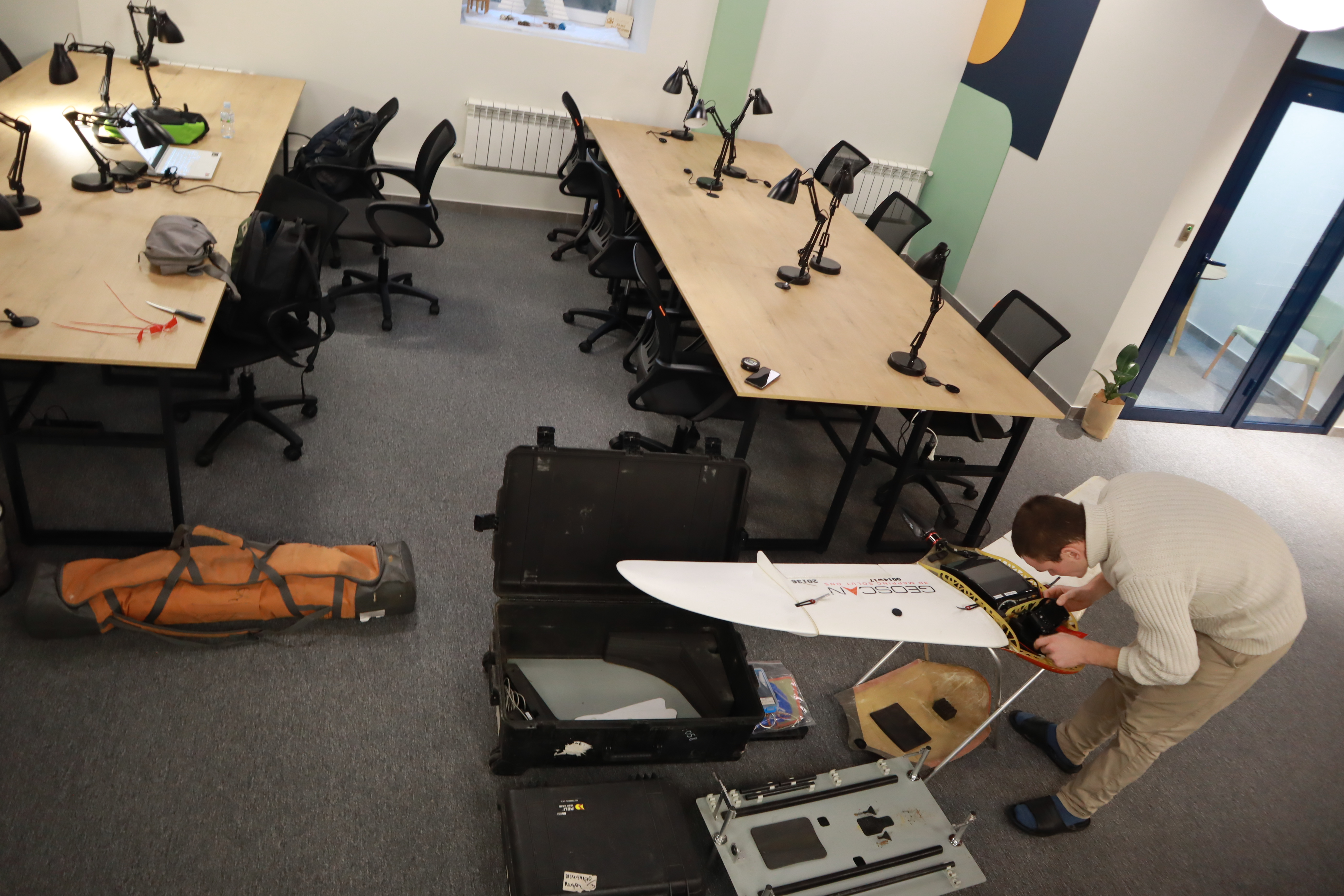

1. Подготовка. Получают разрешения на использование воздушного пространства, проверяют оборудование, калибруют комплекс, проектируют сетку ГНСС и маршрут: высота, перекрытие, направление галсов.

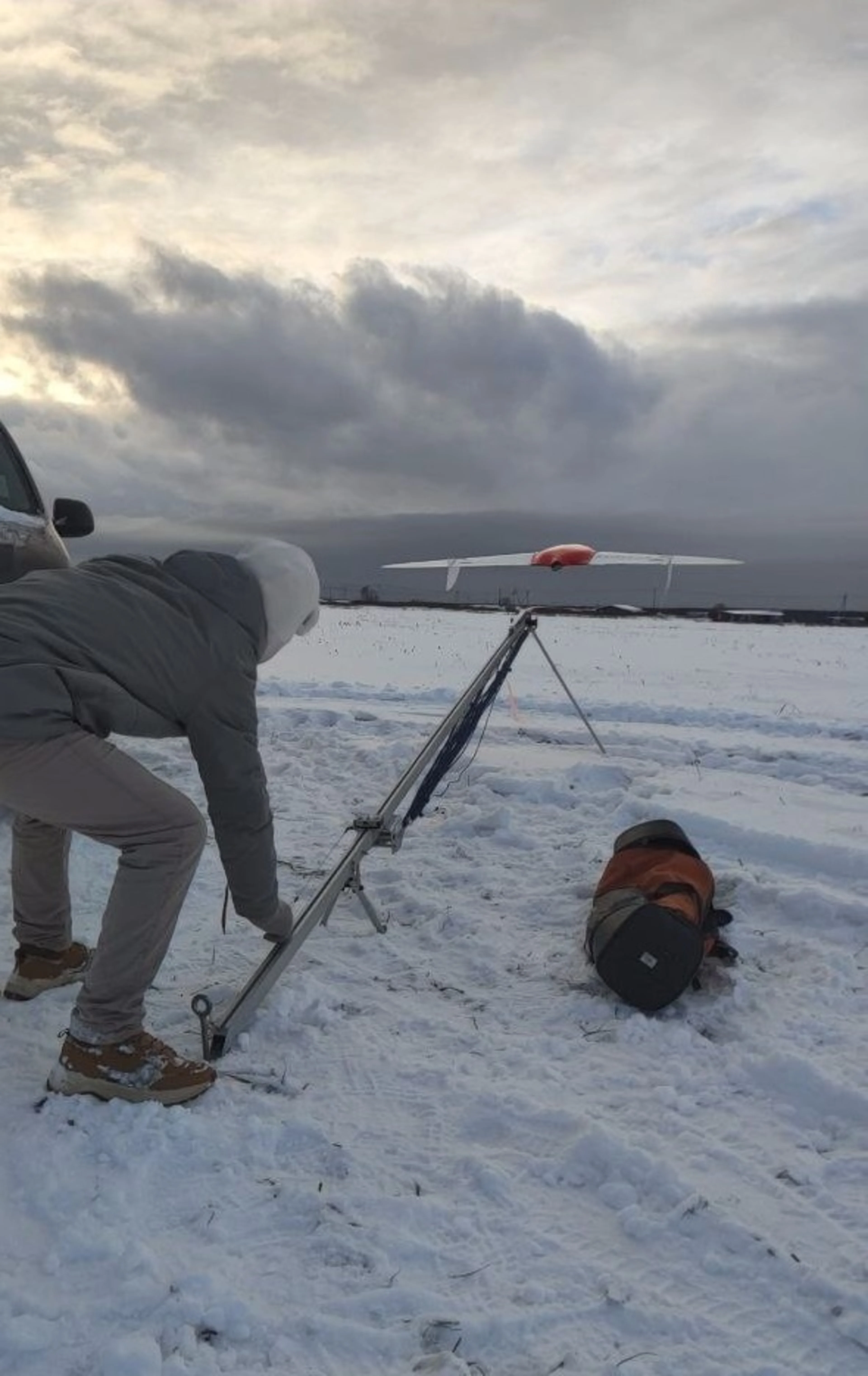

2. Сбор данных. Инициализируют навигационный контур, выполняют съёмку, контролируют полноту покрытия, копируют бортовой накопитель, собирают данные базовых станций и контрольных точек.
3. Постобработка траектории. Рассчитывают положение и ориентацию сканера в каждом импульсе, сводят измерения в единую систему, передают данные в систему координат объекта.
4. Камеральная обработка. Классифицируют облако, строят поверхности, собирают ортофотомозаику, дешифрируют контуры, формируют 3D-модель рельефа и местности, готовят CAD-объекты.
5. Выдача. Передают облако, ЦМР/ЦММ, ортофотоплан, векторные слои и технический отчёт. Предварительный просмотр результатов согласовывают с заказчиком на промежуточной стадии.

Когда нужно

Воздушное лазерное сканирование назначают, когда наземная тахеометрия слишком медленна или не закрывает площадь, а космическая съёмка не даёт нужной плотности и точности.

• инженерно-геодезические изыскания площадок и трасс в масштабах 1:500–1:5000;
• проектирование автомобильных и железных дорог, коридоров ЛЭП, нефте- и газопроводов;
• создание и обновление цифровой модели рельефа под лесом, на болотах и в горной местности;
• градостроительный анализ, ПЗЗ, оценка плотности застройки и высот зданий;
• маркшейдерские задачи на карьерах и отвалах, подсчёт объёмов;
• мониторинг инфраструктуры, охранных зон и лесного фонда;
• береговые и пойменные участки, где наземный доступ затруднён;
• съёмка опасных и закрытых территорий при наличии разрешений;
• подготовка основы для BIM линейной инфраструктуры и ГИС заказчика;
• инвентаризация растительности и подеревная оценка по плотному облаку.

Результат

Выдача: пространственные данные и производные материалы в согласованной системе координат.

• классифицированное облако точек воздушного сканирования;
• цифровая модель рельефа и цифровая модель местности;
• ортофотоплан или ортофотомозаика;
• векторные контуры зданий, дорог, гидрографии и коммуникаций в зоне дешифрирования;
• тематические CAD-объекты и слои ГИС;
• ведомость контрольных точек и оценка точности;
• технический отчёт с параметрами полёта, прибора и обработки.

Материалы включают в отчёт по инженерным изысканиям, используют в САПР и передают проектировщику линейного или площадного объекта.

Воздушное лазерное сканирование территорий в Москве и России — компания «Гис Саинс»

Компания «Гис Саинс» организует ВЛС из Москвы и выполняет полеты по территории России и СНГ. Для столичного региона типичны коридоры улично-дорожной сети, площадки редевелопмента, зоны влияния нового строительства и участки с ограниченным наземным доступом. В регионах преобладают линейные объекты ТЭК, карьеры, лесные массивы и протяжённые трассы.

Собственный парк БПЛА, поставленных на учёт в реестре Росавиации, позволяет не зависеть от случайной аренды носителя. Операторы имеют опыт работы в плотной застройке и на удалённых площадках. Организация имеет необходимые лицензии и сертификаты для профиля работ. Предварительный результат заказчик может оценить в согласованный срок после съёмки, не дожидаясь полного комплекта камеральных материалов.

ВЛС сочетают с наземным лазерным сканированием, когда нужны и территория, и миллиметровая геометрия зданий. Такой комплекс применяют на промышленных площадках, объектах культурного наследия с обширной территорией и при создании информационных моделей дорожной инфраструктуры.

Существенное условие — правовая организация полёта. Без разрешения на использование воздушного пространства съёмка в городе, вблизи аэродромов и в пограничных зонах невозможна. Компания «Гис Саинс» закладывает срок согласования в график и не обещает вылет «на следующий день», если район относится к категории ограниченного использования. Метеоусловия — второй независимый фактор: осадки, сильный ветер и низкая облачность сдвигают лётный день. Это учитывают в договоре как обстоятельство, влияющее на срок, но не на состав материалов.

Для расчёта достаточно контура в KML или на ситуационном плане, требуемого масштаба, сведений о растительности и перечня выходных файлов. По этим данным определяют носитель, плотность точек и ориентировочную стоимость.

Преимущества

• собственный парк учтённых БПЛА и опытные операторы;
• согласование полётов и работа в установленном порядке использования воздушного пространства;
• сочетание лидара с аэрофотосъёмкой в одном вылете;
• классификация облака и ЦМР под растительностью;
• применимость на опасных, заболоченных и труднодоступных участках;
• выдача материалов для изысканий, ГИС и BIM инфраструктуры;
• работа по Москве, России и СНГ;
• возможность совместить ВЛС с наземным сканированием и инженерными изысканиями.

Цены: ориентир

Стоимость зависит от площади или протяжённости, типа носителя, требуемой плотности точек, масштаба, рельефа, застройки, удалённости, сезонности и состава камеральных материалов.

Вид работ	Ед.	Ориентир
Воздушное лазерное сканирование, комплекс	1 объект	от 500 000 руб.
3D-сканирование зданий в составе комплекса	1 объект	от 35 000 руб.
Ситуационный план мелкого масштаба	1 объект	от 1 500 руб.
Геоподоснова	1 объект	от 6 000 руб.
Топографическая съёмка	1 объект	от 18 000 руб.

По открытым данным рынка минимальный заказ ВЛС часто начинается от 70 000–100 000 руб. за проект. Ставку за гектар считают отдельно для масштабов 1:500, 1:1000 и 1:2000: чем крупнее масштаб и выше плотность точек, тем выше цена. Удалённость, горный рельеф, плотная застройка и запретные зоны увеличивают срок и стоимость. Точный расчёт компания «Гис Саинс» выполняет после анализа контура и технического задания.

Ориентир: для локального участка вблизи Москвы определяющим может быть минимальный выезд; для трассы протяжённостью десятки километров — ставка за километр коридора и объём классификации.

---
