Компания «Гис Саинс» выполняет наземное лазерное 3D сканирование зданий и сооружений в Москве, по территории России и в странах СНГ. Инженеры получают плотное облако точек, готовят обмерные чертежи и исходные данные для проектирования, реконструкции, исполнительной съёмки и информационного моделирования.
Компания «Гис Саинс» выполняет наземное лазерное 3D сканирование зданий и сооружений в Москве, по территории России и в странах СНГ. Инженеры получают плотное облако точек, готовят обмерные чертежи и исходные данные для проектирования, реконструкции, исполнительной съёмки и информационного моделирования.
Что это
Цель: зафиксировать фактическую геометрию объекта миллионами пространственных точек и передать заказчику цифровую копию, пригодную для измерений, чертежей и моделирования.
Наземное лазерное сканирование — метод бесконтактной съёмки, при котором стационарный или мобильный лазерный сканер измеряет расстояния до поверхностей и формирует облако точек с координатами X, Y, Z. Каждая точка описывает положение фрагмента стены, перекрытия, колонны, трубопровода или рельефа. Совокупность сканов с разных станций после регистрации даёт единую трёхмерную модель объекта «как построено».
Метод применяют к гражданским и промышленным зданиям, инженерным сооружениям, объектам культурного наследия, цехам, резервуарам, мостам, тоннелям и фрагментам территории. В отличие от тахеометрического обмера отдельных характерных точек, сканер регистрирует поверхность целиком: проёмы, уступы, криволинейные участки, деформации и инженерные сети в зоне видимости луча.

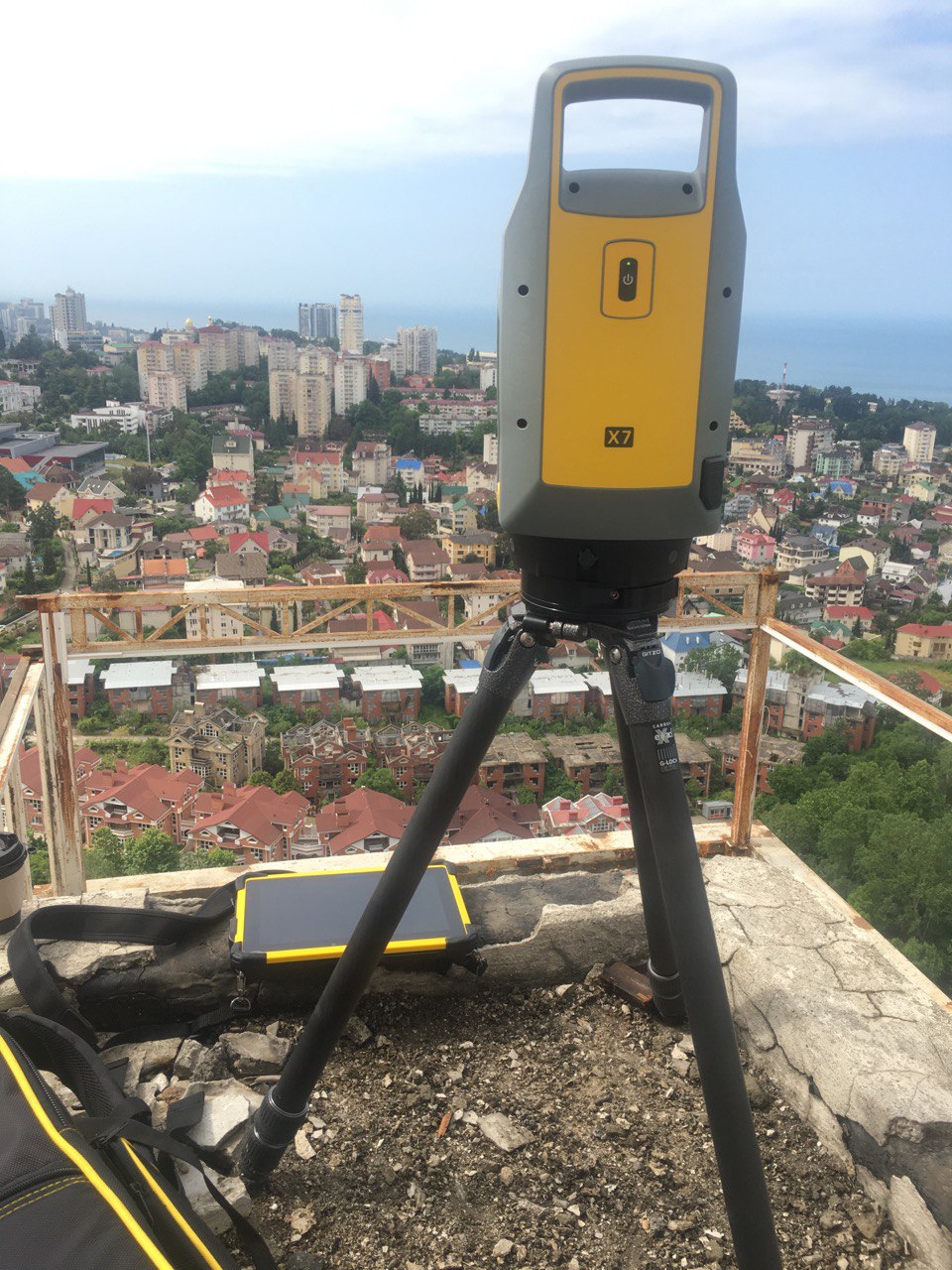

Компания «Гис Саинс» использует поверенные наземные комплексы, в том числе сканеры Trimble X7 и Trimble SX10. Приборы работают в помещениях, на фасадах и на открытых площадках. При необходимости статическую съёмку дополняют мобильным сканированием на сложных и протяжённых участках, а также линейно-угловыми измерениями для контроля системы координат.
Норматив: программу съёмки, плотность облака и допуск на регистрацию задают техническим заданием с учётом требований к обмерным чертежам, исполнительной документации и информационному моделированию. Геодезическую основу развивают по правилам инженерно-геодезических работ.
Результат НЛС не подменяет техническое обследование конструкций. Облако точек фиксирует геометрию и видимые отклонения формы. Оценку прочности, категории состояния и причин дефектов выполняют отдельно, если такая задача входит в договор.
Плотность облака назначают под задачу, а не «по максимуму прибора». Для исполнительных планов помещений достаточно шага, который уверенно читает проём и пилон. Для шаблонов лепнины и криволинейных оболочек плотность повышают локально, чтобы не раздувать объём файла на гладких стенах. Компания «Гис Саинс» фиксирует требуемую плотность в задании: это защищает и точность, и срок камеральной обработки.
Методы
Метод выбирают по требуемой точности, доступу, освещённости, насыщенности интерьера и формату выдачи.
Статическое наземное сканирование остаётся основным способом для зданий. Прибор устанавливают на штатив, выводят в рабочее положение и выполняют полный или секторный оборот. Станции располагают так, чтобы перекрыть «тени» за колоннами, оборудованием и выступами. Для сшивки используют марки, естественные контуры и облачное уравнивание. Чем выше требование к миллиметровой точности, тем жёстче схема стоянок и контроль перекрытия сканов.
Геодезическая привязка задаёт систему координат объекта или местную строительную систему. Марки и опорные точки определяют тахеометром и при необходимости ГНСС-приёмником. Без устойчивой основы последующие циклы съёмки и сравнение с проектом теряют сопоставимость.
Цветное сканирование и панорамная фотофиксация дополняют геометрию визуальным слоем. Цвет помогает читать материалы, маркировку оборудования и дефекты поверхности, но не заменяет обмер. Для промышленных цехов чаще достаточно интенсивности отражения; для фасадов, интерьеров и объектов наследия цвет и ортофото повышают ценность комплекта.
Мобильное и ручное сканирование применяют как вспомогательный контур: коридоры, кровли с ограниченной установкой штатива, действующие производства, где нельзя надолго перекрывать проход. Точность мобильного контура ниже статического; его данные вводят в общую модель после контроля.
Камеральная обработка включает регистрацию, удаление шумов и посторонних объектов, выборочную классификацию, обрезку по контуру задания и экспорт. Базовые форматы облака — RCP, RCS, E57, LAS, PTS, PTX. По заданию готовят сечения, планы, фасады, карты отклонений от проекта или осей, а также подложку для 3D- и BIM-модели.
Этапы
Состав: границы съёмки, плотность, система координат, форматы и необходимость чертежей фиксируют в техническом задании до выезда.
- Подготовка. Изучают проект, исполнительную документацию, поэтажные планы и фото объекта. Уточняют доступ, режим предприятия, охрану труда, наличие лесов и необходимость ночной съёмки. Согласуют смету и график.
- Рекогносцировка и геодезическая основа. Назначают станции, места марок, исходные пункты и схему привязки. При утрате основы создают местную сеть.
- Полевое сканирование. Выполняют станции, контролируют перекрытие, повторяют участки с пропусками, ведут журнал стоянок и фотофиксацию условий.
- Регистрация и контроль. Сшивают сканы, оценивают невязки, сравнивают контрольные промеры, очищают облако от людей, транспорта и временных предметов, если это предусмотрено заданием.
- Выдача. Передают облако, паспорт съёмки, при необходимости — чертежи DWG/PDF, ведомость отклонений и пояснения по работе с файлами.
Срок полевого этапа для компактного объекта часто составляет один-два рабочих дня. Камеральная обработка зависит от площади, числа станций и состава выдачи. На действующем предприятии съёмку дробят по сменам и зонам, чтобы не останавливать технологический процесс. На объекте культурного наследия полевой график согласовывают с режимом посещения и требованиями охранного статуса.
Когда нужно
Наземное лазерное сканирование назначают, когда точечного обмера недостаточно и требуется полная геометрия объекта.
- реконструкция, капитальный ремонт, надстройка и устройство проёмов без актуальной исполнительной документации;
- подготовка исходных данных для проекта навесного фасада, кровли, инженерных систем и внутреннего переустройства;
- создание обмерных чертежей, развёрток и сечений по фактическому состоянию;
- строительный контроль: сравнение возведённых конструкций с проектом и осями;
- оцифровка промышленных цехов перед модернизацией и расстановкой оборудования;
- обмеры объектов культурного наследия и сложных архитектурных поверхностей;
- восстановление утраченных чертежей зданий, резервуаров, судов и технологических установок;
- подготовка облака для 3D- и BIM-моделирования;
- фиксация геометрии перед циклом наблюдений за деформациями;
- съёмка в стеснённых, опасных и труднодоступных зонах, где ручной обмер небезопасен или недостоверен.
Результат
Выдача: зарегистрированное облако точек и согласованный комплект производных материалов.
- облако точек в форматах RCP, E57, LAS или ином формате задания, чёрно-белое или цветное;
- схема станций, сведения о приборах и оценке точности регистрации;
- панорамные снимки и фотофиксация, если они входили в программу;
- обмерные чертежи: планы, фасады, разрезы, оси и отклонения в DWG и PDF;
- карты отклонений от проекта или от вертикали;
- подложка для самостоятельной работы в AutoCAD, Revit, Archicad и nanoCAD;
- по отдельному заданию — 3D-модель или BIM-модель.
Документы используют проектировщик, служба эксплуатации, строительный контроль, реставратор и технический заказчик.
Наземное лазерное 3D сканирование зданий в Москве и России — компания «Гис Саинс»
Компания «Гис Саинс» выполняет НЛС из московского офиса и выезжает на объекты по Российской Федерации и в страны СНГ. В одном контуре доступны геодезическая привязка, обмерные чертежи, фасадная съёмка, 3D- и BIM-моделирование, техническое обследование и геотехнический мониторинг. Заказчик получает согласованный комплект, а не разрозненные файлы от нескольких подрядчиков.
Для гражданских зданий типичная задача — поэтажные планы, разрезы и фасады с допусками, достаточными для проекта реконструкции. Для промышленных площадок важны эстакады, трубопроводы, металлокаркас и габариты проездов. Для объектов наследия сохраняют плотность облака на декоре, карнизах и криволинейных поверхностях. Энергетические и транспортные сооружения снимают с учётом режима допуска и требований безопасности.
Работы ведут по договору и техническому заданию. Оборудование проходит поверку. Специалисты имеют необходимые допуски. Офис компании находится в Москве; полевые бригады выезжают в согласованный день, в том числе на действующие предприятия без остановки эксплуатации, если это допускает программа съёмки.
Отдельно стоит строительный контроль методом повторного сканирования. Первое облако фиксирует исходное или промежуточное состояние, второе — фактическую геометрию после бетонирования, монтажа каркаса или навесного фасада. Цветовая карта отклонений показывает, где конструкция вышла за допуск. Такой отчёт понятен техническому заказчику и подрядчику и сокращает споры на приёмке. Компания «Гис Саинс» выполняет как разовую съёмку, так и циклы сравнения, если они предусмотрены графиком строительства.
Для заказа достаточно направить назначение съёмки, ориентировочную площадь, фотографии объекта и желаемый формат выдачи. При отсутствии планов специалисты проводят рекогносцировку и готовят коммерческое предложение с составом станций и сроком.
Преимущества
- собственный парк наземных сканеров, включая Trimble X7 и Trimble SX10;
- геодезическая привязка облака к системе координат объекта;
- выдача в форматах, совместимых с CAD и BIM;
- возможность сразу заказать чертежи, карту отклонений и модель;
- работа без остановки эксплуатации в согласованном режиме доступа;
- выезды по Москве, регионам России и странам СНГ;
- допуски СРО и специалисты национального реестра в объёме, требуемом видом работ;
- единая команда съёмки, камеральной обработки и смежных инженерных услуг.
Цены: ориентир
Итоговая стоимость зависит от площади, числа станций, требуемой плотности, цветности, доступа, высоты, насыщенности интерьера и состава выдачи. Приведённые значения носят ориентировочный характер.
| Вид работ | Ед. | Ориентир |
|---|---|---|
| Наземное лазерное сканирование, чёрно-белое | 1 м² | от 18–20 руб. |
| Наземное лазерное сканирование, цветное | 1 м² | от 22–25 руб. |
| Обмерные чертежи DWG, план помещения | 1 м² | от 15 руб. |
| Обмерные чертежи DWG, оси, разрезы, отклонения | 1 м² | от 15 руб. |
| Разовый выезд специалиста | 1 рабочий день | от 25 000 руб. |
| BIM-моделирование по облаку | по ТЗ | рассчитывается индивидуально |
По открытым прайсам московского рынка съёмка фасада часто начинается от 20 руб./м², внутренних помещений гражданских зданий — от 30 руб./м², промышленных цехов — от 40 руб./м². Рабочий день полевой бригады оценивают от 20 000–70 000 руб. в зависимости от типа объекта. Точную цену компания «Гис Саинс» рассчитывает после анализа задания, фотографий и исходных схем.
Ориентир: минимальный состав заказа — облако точек с паспортом съёмки. Чертежи и модель считают отдельно, чтобы заказчик не оплачивал лишнюю детализацию.
---
2. Воздушное лазерное сканирование (ВЛС) — таблица конкурентов
| № | Компания | URL | Темы страницы | Ориентир цены |
|---|---|---|---|---|
| 1 | MOL'T Geo | https://moltgeo.ru/services/vls | БПЛА самолётного и мультироторного типа, ЦМР/ЦММ, линейные объекты, разрешения на полёты | ₽/га и ₽/км; ставка зависит от масштаба 1:500–1:2000 |
| 2 | ГК Оптэн | https://opten.ru/services/vozdushnoe-lazernoe-skanirovanie | Пионер ВЛС в РФ, ЛЭП, трубопроводы, дороги, ALTM Orion | индивидуально |
| 3 | Геоскан | https://www.geoscan.ru/ru/services/air_laser_scanning | БАС «Геоскан 401 Лидар», ГОСТ Р 59328-2021, ортофото, ЦМР | ВЛС от 70 000 ₽/проект (сводный прайс услуг) |
| 4 | Аэромакс | https://www.aeromax-group.ru/services/scanning/ | Производительность до 650 км²/день, плотность до 150 т/м², точность около 5 см | по запросу |
| 5 | Aeromotus | https://aeromotus.ru/nashi-uslugi/vozdushnoe-lazernoe-skanirovanie/ | DJI M300 RTK + Zenmuse L1, отрасли применения | по запросу |
| 6 | Global AFS | https://globalafs.ru/vozdushnoe-lazernoe-skanirovanie | ЦММ/ЦМР, ЛЭП, дороги, разрешения, факторы цены | минимальный заказ от 100 000 ₽ |
| 7 | ЮЖУРАЛПРОЕКТ | https://uralproj.ru/services/vozdushnoe-lazernoe-skanirovanie-s-bpla/ | Сравнение ВЛС и АФС, точность 5–10 см, растительность | индивидуально |
| 8 | UAV Center | https://uavcenter.ru/vozdushnoe-lazernoe-skanirovanie/ | Масштабы 1:500–1:5000, детализация 5–8 см | по запросу |
| 9 | АэроФокус | https://aero-focus.ru/laser-scan | Крупные площади, разрешения, в том числе работа с гостайной | по запросу |
| 10 | Совзонд | https://sovzond.ru/services/laser-scanning/ | Самолёт/вертолёт/автожир, 1:500–1:5000, точность 5–8 см | по объёму съёмки |
Темы рынка: носитель БПЛА vs пилотируемая авиация; разрешения и ОрВД; многократные отражения и растительность; ЦМР/ЦММ, ортофото, CAD; линейные объекты; точность 5–10 см; цена за га, км и минимальный заказ; ГОСТ Р 59328-2021.
---
Вопросы и ответы
Что входит в услугу «Наземное Лазерное 3D Сканирование (НЛС)»?
Компания «Гис Саинс» выполняет наземное лазерное 3D сканирование зданий и сооружений в Москве, по территории России и в странах СНГ. Инженеры получают плотное облако точек, готовят обмерные чертежи и исходные данные для проектирования, реконструкции, исполнительной съёмки и информационного моделирования.
Что это?
Цель: зафиксировать фактическую геометрию объекта миллионами пространственных точек и передать заказчику цифровую копию, пригодную для измерений, чертежей и моделирования.
Методы?
Метод выбирают по требуемой точности, доступу, освещённости, насыщенности интерьера и формату выдачи.
Этапы?
Состав: границы съёмки, плотность, система координат, форматы и необходимость чертежей фиксируют в техническом задании до выезда.
Когда нужно?
Наземное лазерное сканирование назначают, когда точечного обмера недостаточно и требуется полная геометрия объекта.
Где выполняется «Наземное Лазерное 3D Сканирование (НЛС)»?
Москва, Московская область и объекты по России. Выезд согласуется по техническому заданию.
