Инженерно-геодезические изыскания для строительства ИГДИ

Компания «Гис Саинс» проводит инженерно-геодезические изыскания в Москве, регионах России и государствах СНГ. Специалисты создают геодезическую основу, выполняют съёмку ситуации и рельефа, обследуют коммуникации и оформляют инженерно-топографический план с техническим отчётом для проектирования и экспертизы.

Что это

Цель: определить планово-высотное положение элементов ситуации, рельефа и инженерных сетей, создать основу для проектирования, трассирования и последующих разбивочных работ.

Инженерно-геодезические изыскания — вид инженерных изысканий, в ходе которого получают геодезические и картографические материалы о площадке, трассе или акватории. Результат ИГДИ не сводится к «плану участка». Это система измерений, в которой закрепляют исходные пункты, определяют координаты и высоты, отображают застройку, покрытия, гидрографию, растительность, надземные и подземные коммуникации и оформляют технический отчёт с оценкой точности.

Для объектов капитального строительства ИГДИ выполняют по заданию застройщика или технического заказчика. Исполнитель, выполняющий работы, влияющие на безопасность таких объектов, должен состоять в саморегулируемой организации в области инженерных изысканий. Компания «Гис Саинс» проводит ИГДИ при наличии допуска СРО и передаёт материалы в составе, пригодном для государственной или негосударственной экспертизы.

Норматив: СП 47.13330, СП 11-104-97, СП 317.1325800, ГОСТ Р 51872.

Основной масштаб съёмки для проектирования застройки и сетей в городе — 1:500 с сечением рельефа 0,5 м; по заданию применяют 1:200, 1:1000, 1:2000 и иные масштабы. В Москве инженерно-топографический план часто сопровождают согласованием с эксплуатирующими организациями и, при установленном порядке, материалами Мосгоргеотреста и отметкой уполномоченного органа. В субъектах Российской Федерации и государствах СНГ состав согласований определяют местные правила и требования проектировщика, сохраняя методику измерений и оформления отчёта.

ИГДИ выполняют для площадных объектов, линейных сооружений, реконструкции в стеснённых условиях и для участков, где необходимо совместить наземную съёмку с батиметрией. Материалы служат исходными для инженерно-геологических выработок, экологического опробования, создания геодезической разбивочной основы и исполнительной съёмки на этапе строительства.

Методы

Методы назначают по требуемой точности, плотности застройки, наличию крон деревьев и режиму объекта.

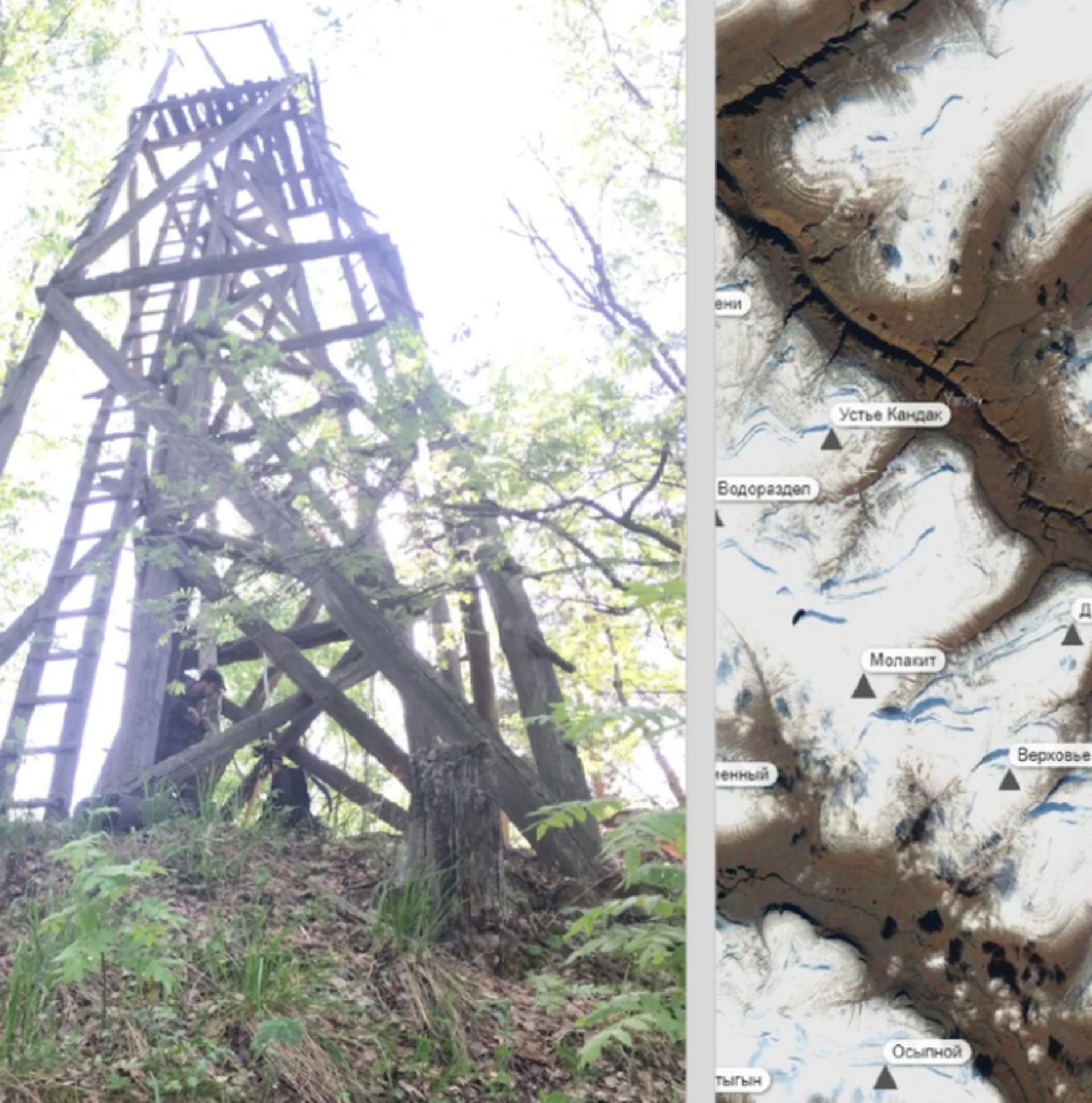

Плановую и высотную основу создают линейно-угловыми ходами электронным тахеометром, спутниковыми определениями GNSS в статическом или RTK-режиме, нивелированием. Пункты закрепляют так, чтобы их можно было использовать при последующих разбивках. Съёмку ситуации и рельефа выполняют тахеометрическим способом, спутниковым, комбинированным; на промышленных площадках и объектах со сложной геометрией применяют наземное лазерное сканирование, на протяжённых трассах — аэрофотосъёмку и воздушное лазерное сканирование.

Подземные коммуникации выявляют по следам на поверхности, показаниям трассопоискового оборудования, шурфованию в согласованных местах и сопоставлению с архивными планами. Надземные сети фиксируют по опорам, подвескам, габаритам. Несовпадение полевого положения сети с архивным планом фиксируют в отчёте: проектировщик должен видеть фактическую, а не «кабинетную» трассу. Камеральная обработка включает уравнивание измерений, построение цифровой модели, вычерчивание инженерно-топографического плана, ведомости координат и оценку точности.

ИГДИ отличают от кадастровой съёмки границ. Кадастр фиксирует юридический контур участка; инженерно-геодезические изыскания передают рельеф, ситуацию и сети внутри и вокруг контура с точностью, достаточной для проекта. Смешение этих задач приводит к плану без высот либо к межеванию без коммуникаций — оба результата непригодны для экспертизы объекта капитального строительства.

Точность: методика должна обеспечивать предельные погрешности, установленные сводами правил для заданного масштаба и назначения съёмки. Съёмка при высоком снежном покрове подлежит обновлению в благоприятный период, если это требует порядок приёмки плана.

Этапы

Состав ИГДИ определяют техническим заданием: границы, масштаб, система координат, перечень коммуникаций, необходимость согласований и формат выдачи.

1. Сбор исходных данных, запрос архивных материалов, рекогносцировка, программа работ.
2. Создание или восстановление съёмочного обоснования, привязка к государственной или местной геодезической сети.
3. Полевая съёмка ситуации, рельефа, обследование сетей, контрольные измерения.
4. Камеральная обработка, составление инженерно-топографического плана и цифровой модели.
5. Согласование коммуникаций с балансодержателями, если это входит в задание.
6. Технический отчёт об ИГДИ и передача комплекта заказчику, при необходимости — сопровождение экспертизы.

Когда нужно

ИГДИ назначают, когда проекту требуются актуальные геодезические материалы территории.

• проектирование нового строительства и реконструкции;
• подготовка инженерно-топографического плана масштаба 1:500 и иных масштабов;
• трассирование линейных объектов и выбор варианта трассы;
• получение исходных данных для ГПЗУ, подключения сетей, газификации и благоустройства;
• обследование и нанесение подземных и надземных коммуникаций;
• актуализация устаревшей геоподосновы и съёмка после изменения ситуации;
• создание основы для геологических выработок и экологического опробования;
• подготовка разбивочных работ и геодезического сопровождения строительства;
• объекты в Москве, субъектах Российской Федерации и государствах СНГ.

Результат

Выдача: инженерно-топографический план, цифровая модель местности и технический отчёт об инженерно-геодезических изысканиях.

• схема планово-высотного обоснования и каталог координат пунктов;
• инженерно-топографический план в согласованном масштабе;
• цифровая модель рельефа и местности;
• ведомости коммуникаций и материалы согласований — при включении в задание;
• оценка точности измерений;
• технический отчёт с текстовой частью и приложениями;
• обменные файлы в форматах, принятых проектировщиком.

Срок действия топографических материалов ограничен изменением ситуации на местности и требованиями получателя. При существенных изменениях застройки или сетей выполняют обновление съёмки. Компания «Гис Саинс» указывает в отчёте дату полевого этапа и сведения о поверке приборов, чтобы проектировщик и экспертиза видели актуальность плана.

Инженерно-геодезические изыскания в Москве и России — компания «Гис Саинс»

Компания «Гис Саинс» выполняет ИГДИ из Москвы и направляет бригады на объекты по Российской Федерации и в государства СНГ. В столичном регионе основные трудозатраты связаны с плотностью сетей, согласованием геоподосновы и работой в стеснённых дворах, на промышленных территориях и в зоне метрополитена. На линейных объектах методика смещается в сторону трассирования, разбивки пикетажа и съёмки полосы отвода. На площадках государств СНГ сохраняют требования СП 47.13330 и СП 11-104-97, адаптируя систему координат и состав согласований к правилам страны объекта.

Допуск: компания состоит в саморегулируемой организации в области инженерных изысканий. Измерительное оборудование проходит поверку. Отчёт готовят так, чтобы его можно было представить в экспертизу вместе с геологическими и экологическими материалами того же объекта.

В Москве отдельный объём занимает работа с фондом геоподосновы: получение архивных планшетов, сопоставление с натурой, нанесение сетей и прохождение согласований. Этот контур не заменяет полевую съёмку. Архив показывает ранее учтённые коммуникации; поле фиксирует фактическое положение люков, колодцев, опор и изменений застройки. Компания «Гис Саинс» совмещает оба источника и указывает в отчёте, какие элементы подтверждены на местности, а какие приняты по согласованным материалам эксплуатирующих организаций.

На линейных объектах ИГДИ включают трассирование, разбивку пикетажа, съёмку полосы, пересечения с дорогами, водотоками и существующими сетями. Точность планового положения оси и высот по трассе должна быть согласована с последующей разбивкой: иначе ГРО и вынос проекта «не сядут» на изыскательский план. Для площадок в государствах СНГ дополнительно оговаривают эллипсоид, проекцию и высотную систему, чтобы файлы открывались в среде проектировщика без сдвига на метры.

Смежные услуги — топографическая съёмка как выделенный объём, создание ГРО, батиметрия, лазерное сканирование, геодезический мониторинг — выполняют в той же системе координат, что и ИГДИ. Это исключает повторную привязку и расхождение осей при переходе от проекта к строительству. Заказчику достаточно передать границы съёмки, требуемый масштаб, систему координат и перечень сетей. При неполных исходных данных специалисты компании проводят рекогносцировку и уточняют категорию сложности до заключения договора, чтобы смета не расходилась с фактическим насыщением территории.

Преимущества

• полный контур ИГДИ: основа, съёмка, сети, отчёт;
• работа по СП 47.13330, СП 11-104-97 и СП 317.1325800;
• членство в СРО изыскателей;
• тахеометры, GNSS, нивелиры, при необходимости — лазерное сканирование;
• опыт согласований инженерно-топографического плана;
• выезды по Москве, России и государствам СНГ;
• увязка с геологией, экологией, ГРО и батиметрией;
• сопровождение отчёта в экспертизе.

Цены: ориентир

Стоимость ИГДИ зависит от площади, категории сложности, плотности коммуникаций, состава согласований и формата отчёта.

Вид работ	Ед.	Ориентир
ИГДИ небольшого участка, без согласований	1 объект	от 15 000–23 000 руб.
ИГДИ с техническим отчётом, Москва и МО	1 объект	от 60 000–70 000 руб.
Топографическая съёмка 1:500, до 15 соток	1 объект	от 15 000 руб.
ИГДИ линейного объекта, незастроенная полоса	1 га	от 30 000 руб.
Согласование съёмки с балансодержателями	1 объект	от 50 000 руб.
Комплекс съёмки, согласований и отчёта в Москве	1 объект	от 100 000–150 000 руб.

Ориентир: открытые прайсы относят полевой этап небольшого объекта к сроку около 5–10 рабочих дней; технический отчёт и согласования увеличивают общий цикл. Точную смету компания «Гис Саинс» рассчитывает по заданию и исходным материалам.

---
