Геодезический мониторинг

Геодезический мониторинг — система циклических высокоточных измерений, фиксирующих осадки, крены и плановые смещения зданий, сооружений и элементов котлована. Цель наблюдений — выявить деформации на ранней стадии, сопоставить их с допустимыми значениями и дать основание для инженерных решений при строительстве, реконструкции и эксплуатации.

Геодезический мониторинг в Москве и России – Гис Саинс

Геодезический мониторинг зданий и сооружений является обязательным элементом контроля безопасности на площадках нового строительства, реконструкции и точечной застройки. В условиях плотной городской среды любое изменение нагрузок на основание, разработка котлована или изменение гидрогеологических условий может вызвать осадки, крен и горизонтальные смещения как возводимого объекта, так и соседних зданий. Компания «Гис Саинс» выполняет геодезический мониторинг в Москве, регионах России и странах СНГ, формируя наблюдательную сеть, проводя циклы измерений и оформляя техническую отчётность, пригодную для строительного контроля, технического заказчика и экспертизы.

Суть работ состоит не в разовой съёмке, а в сопоставимых во времени измерениях. На объекте закрепляют исходную геодезическую основу и деформационные марки, выполняют нулевой цикл, затем повторяют наблюдения с периодичностью, заданной программой. Каждое последующее измерение сравнивают с исходным положением и с предельно допустимыми деформациями, принятыми в проекте. Такой подход позволяет увидеть тенденцию до того, как смещения станут заметны визуально, и своевременно скорректировать технологию работ.

Нормативная база: состав, точность и периодичность наблюдений назначают по СП 22.13330, СП 305.1325800.2017, ГОСТ 24846 и программе геотехнического мониторинга. Для объектов геотехнических категорий 2 и 3, а также при наличии окружающей застройки в зоне влияния строительства геодезический контроль, как правило, предусматривают уже на стадии проекта.

Компания «Гис Саинс» применяет цифровые нивелиры высокой точности, электронные тахеометры, GNSS-приёмники и при необходимости лазерное сканирование. Полевые данные обрабатывают в специализированном программном обеспечении, формируют ведомости осадок, графики развития деформаций и схемы расположения марок. Офис компании находится в Москве; выезды выполняют по всей территории России, включая промышленные площадки, гидротехнические и линейные объекты.

Геодезический мониторинг востребован не только на этапе котлована. Наблюдения продолжают при возведении надземной части, когда растёт нагрузка на фундамент, и в первый период эксплуатации, пока осадки не стабилизируются. Для уникальных и высотных сооружений контроль может быть продлён по решению проектировщика или технического заказчика. Компания «Гис Саинс» сопровождает объект на всём согласованном сроке: от рекогносцировки и программы наблюдений до итогового отчёта с выводами и рекомендациями.

Методы

Выбор метода определяется контролируемым параметром, требуемой точностью и условиями площадки. Для вертикальных перемещений основным средством остаётся высокоточное геометрическое нивелирование II класса по стенным и цокольным маркам. Марки устанавливают по углам здания, в осях несущих стен, у деформационных швов и в характерных сечениях протяжённых сооружений. Исходные реперы выносят за зону влияния строительства, чтобы система высот оставалась стабильной на всём сроке наблюдений.

Плановые смещения и крен определяют линейно-угловыми измерениями электронным тахеометром, методом координат и створными наблюдениями. Для высоких зданий и сооружений башенного типа применяют определение крена по проекции оси, по отвесным линиям и по разности осадок противоположных точек. На протяжённых объектах и площадках со сложным доступом используют GNSS-наблюдения в статическом режиме; их результаты увязывают с наземной сетью.

Дополнительно: при сложных фасадах, большепролётных покрытиях и объектах культурного наследия компания «Гис Саинс» применяет наземное лазерное сканирование. Облако точек позволяет зафиксировать пространственную геометрию и сопоставить её с последующими циклами, выявляя локальные деформации, которые точечная марка может не показать.

Камеральная обработка включает уравнивание сетей, вычисление осадок и приращений, оценку точности, построение графиков «осадка — время» и «осадка — нагрузка», сравнение с расчётными и предельными значениями. При необходимости результаты геодезического мониторинга сопоставляют с данными инклинометрии, пьезометрии и визуального контроля трещин, если эти виды работ входят в общую программу геотехнического мониторинга.

Полевой и камеральный контуры неразделимы. Без устойчивой основы и одинаковой методики циклы нельзя сравнивать; без инженерной интерпретации набор координат не даёт решения для площадки. Компания «Гис Саинс» выстраивает оба контура как единую технологию: одна схема марок, один журнал, одна система допусков на весь период строительства.

Этапы работ

Работы выполняют в последовательности, которая обеспечивает сопоставимость циклов и юридическую значимость отчётности.

1. Сбор исходных данных: проектная документация, результаты инженерных изысканий, геотехнический прогноз, сведения об окружающей застройке и график производства работ.
2. Рекогносцировка площадки и назначение схемы наблюдательной сети с учётом доступа, сохранности знаков и зоны влияния котлована.
3. Разработка программы геодезического мониторинга: методы, точность, периодичность, контрольные и предельные значения, состав отчётности.
4. Закрепление исходных реперов и установка деформационных марок на объекте, ограждении котлована и при необходимости на соседних зданиях.
5. Нулевой цикл наблюдений до начала активных геотехнических воздействий либо на согласованной стадии работ.
6. Регулярные циклы измерений в периоды разработки котлована, устройства фундаментов, возведения каркаса и стабилизации осадок.
7. Камеральная обработка, промежуточные технические отчёты и оперативное уведомление при приближении к контрольным критериям.
8. Итоговый технический отчёт с ведомостями, графиками, схемами, выводами и рекомендациями.

Когда необходим

Геодезический мониторинг назначают, когда требуется инструментально подтвердить фактическое поведение объекта и основания, а не ограничиваться расчётной моделью.

• строительство и реконструкция зданий геотехнических категорий 2 и 3;
• устройство котлованов в плотной застройке Москвы и других крупных городов;
• возведение высотных, большепролётных и уникальных сооружений;
• точечная застройка рядом с эксплуатируемыми жилыми и общественными зданиями;
• подземное строительство, в том числе в зоне метрополитена и городских коллекторов;
• прокладка и реконструкция инженерных коммуникаций в стеснённых условиях;
• изменение гидрогеологических условий, подтопление, просадочные и слабые грунты;
• объекты культурного наследия и здания с уже выявленными трещинами, креном или неравномерной осадкой;
• промышленные, энергетические и гидротехнические сооружения, где недопустимы скрытые деформации;
• первый год эксплуатации до стабилизации осадок, если это предусмотрено проектом.

Результаты

Заказчик получает не набор полевых журналов, а комплект документов, по которому можно принимать решения на площадке и представлять результаты в надзор и экспертизу.

• программа наблюдений с обоснованием методов, точности и периодичности;
• схема размещения реперов и деформационных марок;
• ведомости осадок, кренов и плановых смещений по циклам;
• графики развития деформаций и сопоставление с предельно допустимыми значениями;
• оценка тенденции: стабилизация, развитие, приближение к контрольному уровню;
• промежуточные технические отчёты в согласованные сроки;
• итоговый отчёт с выводами, прогнозом и рекомендациями;
• приложения: схемы, фотофиксация знаков, сведения о приборах и поверках.

Наши преимущества

• опыт сотрудников в сфере изысканий и мониторинга более 12 лет;
• инженеры с допусками НОПРИЗ;
• членство в саморегулируемой организации в области инженерных изысканий;
• собственный парк поверенного оборудования, включая цифровые нивелиры высокой точности и электронные тахеометры;
• полевой отдел работает без выходных и выезжает на объект в согласованный день недели;
• обработка результатов в лицензионном программном обеспечении;
• работа по Москве, территории России и странам СНГ;
• оформление отчётности в составе, пригодном для строительного контроля и экспертизы;
• бесплатная консультация по составу, срокам и необходимой исходной документации;
• оплата по наличному и безналичному расчёту;
• начало полевых работ после согласования программы и договора;
• возможность совместить геодезический мониторинг с геотехническими наблюдениями, лазерным сканированием и обследованием конструкций.

Геодезический мониторинг деформаций зданий в Москве и регионах России

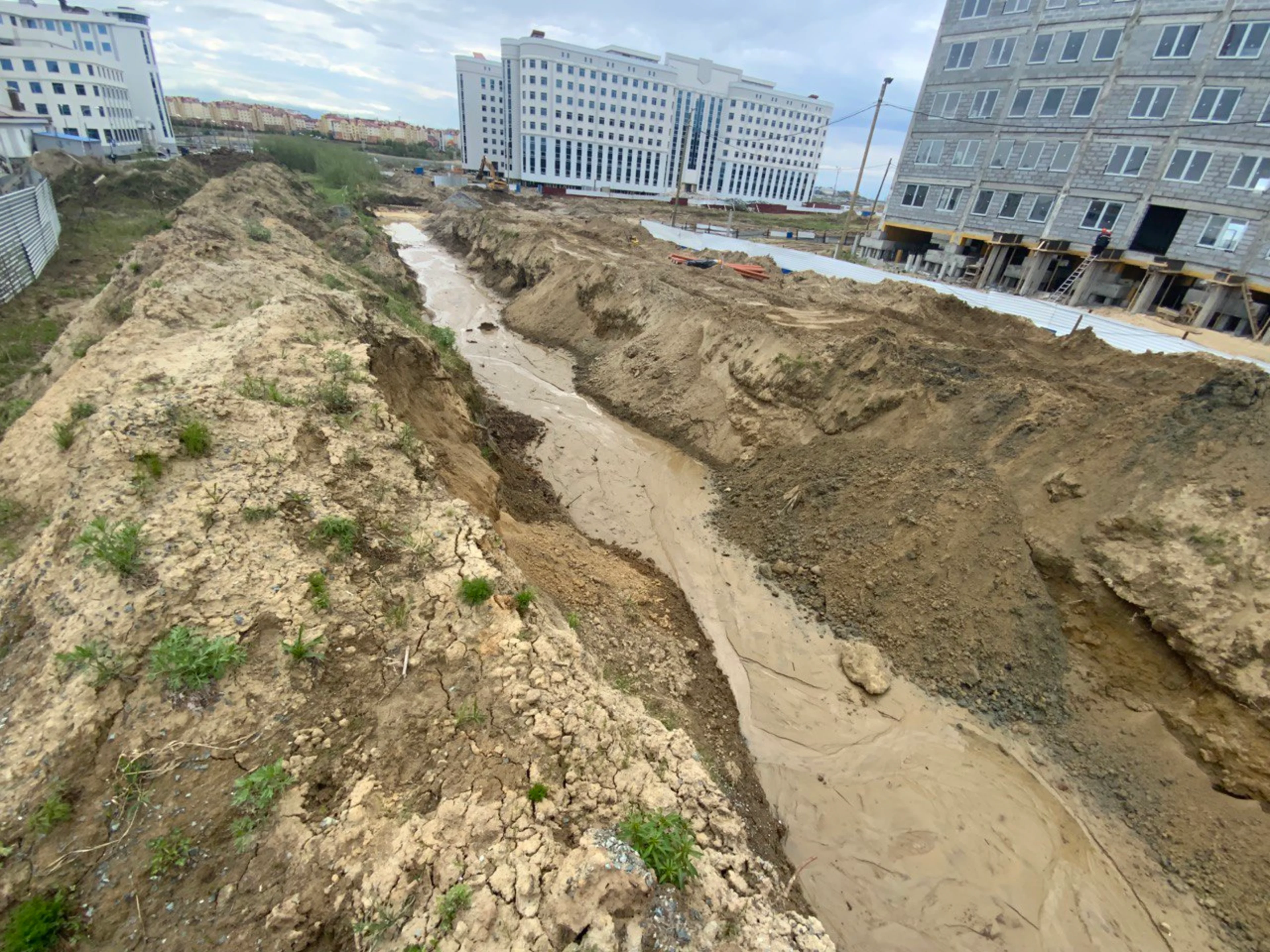

В московском регионе геодезический мониторинг чаще всего связан с глубокими котлованами, стеной в грунте, шпунтовым ограждением и соседней застройкой, расположенной в зоне влияния. Для таких площадок недостаточно контролировать только возводимый каркас. Компания «Гис Саинс» включает в схему наблюдений ограждение котлована, фундаментную плиту или ростверк, характерные точки надземной части и здания окружающей застройки, если это предусмотрено программой. Периодичность циклов на активной стадии земляных работ обычно выше, чем на этапе возведения типовых этажей: измерения выполняют еженедельно, после ключевых технологических этапов либо с иной частотой, заданной проектом.

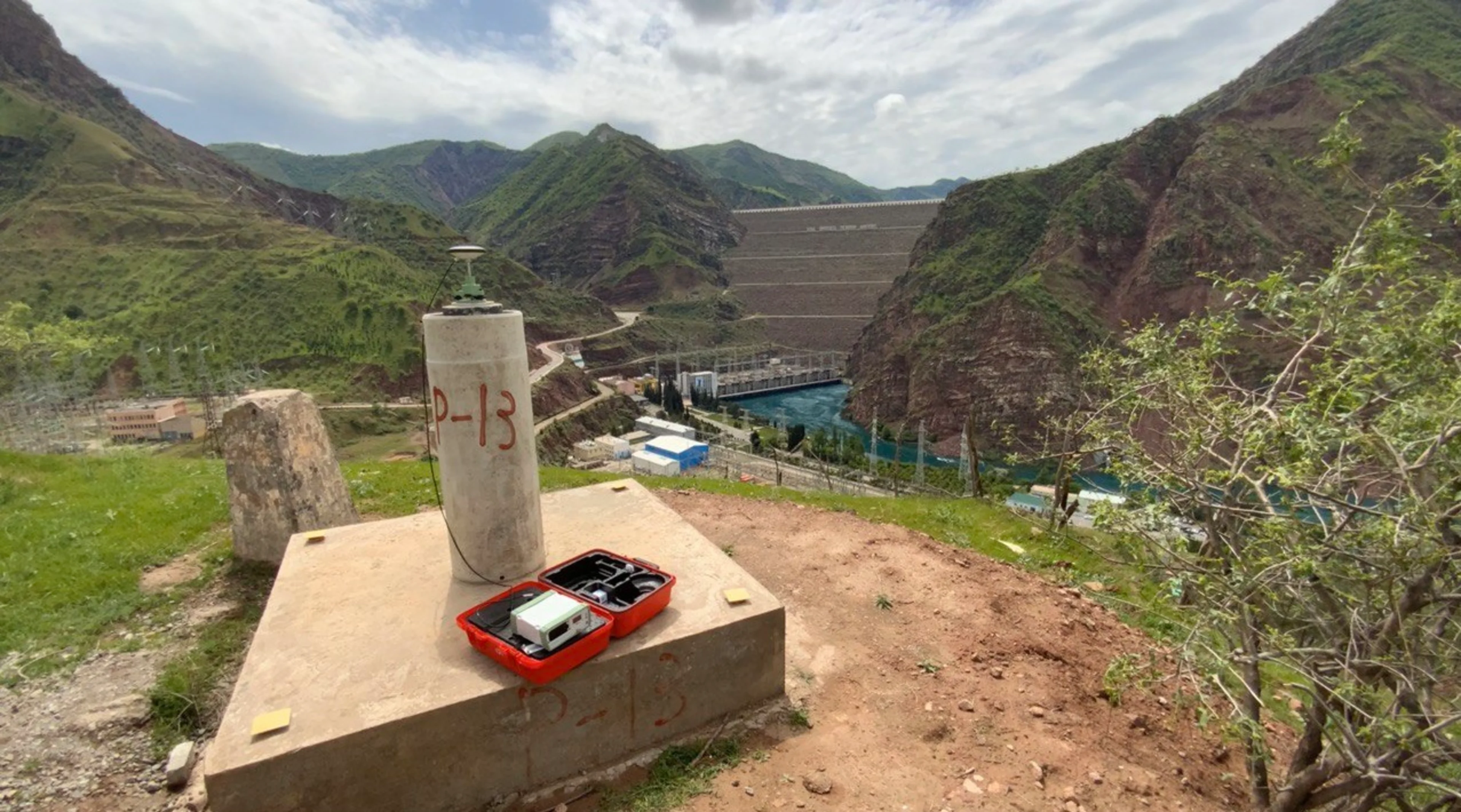

В регионах России характер задач меняется. На промышленных площадках контролируют осадки резервуаров, эстакад, дымовых труб и технологических галерей. На линейных и гидротехнических объектах наблюдают смещения подпорных стен, плотин, причалов и берегоукрепления. В сейсмически активных районах и на территориях с просадочными грунтами программа дополняется более частыми циклами и расширенной сетью марок. Компания «Гис Саинс» адаптирует методику под климат, доступность площадки и график заказчика, сохраняя требования к точности и сопоставимости измерений.

Важно: достоверность мониторинга зависит от сохранности знаков и стабильности исходной основы. Повреждённая марка, смещённый репер или изменение методики между циклами делают ряд наблюдений несопоставимым. Поэтому в состав работ входят осмотр сети, восстановление знаков и повторная привязка при необходимости. Заказчику передают рекомендации по охране реперов на строительной площадке.

Отдельное значение имеет взаимодействие с проектировщиком. Если фактическая осадка или крен приближаются к расчётному пределу, результаты циклов используют для решения об изменении темпа работ, усилении ограждения, корректировке водопонижения или дополнительном обследовании конструкций. Геодезический мониторинг в этом смысле является инструментом управления риском, а не формальной процедурой для закрытия акта.

Компания «Гис Саинс» выполняет как самостоятельный геодезический мониторинг, так и геодезический контур в составе комплексного геотехнического мониторинга. Во втором случае данные нивелирования и тахеометрии увязывают с показаниями инклинометров, датчиков усилий, месдоз и пьезометров. Единая отчётность позволяет видеть систему «грунт — ограждение — фундамент — здание» целиком и не принимать решений по одному изолированному параметру.

Для заказа работ достаточно направить техническое задание, проект котлована или КЖ подземной части, отчёт по инженерно-геологическим изысканиям и сведения о сроках строительства. При отсутствии полного комплекта документов специалисты компании проводят выезд, уточняют состав сети и готовят коммерческое предложение с ориентировочной стоимостью и графиком циклов.

Цены

Стоимость геодезического мониторинга зависит от числа марок, требуемой точности, периодичности циклов, доступа на объект и состава отчётности. Приведённые значения носят ориентировочный характер и уточняются после изучения исходных данных.

Наименование работ	Единица	Ориентир стоимости, руб.
Разработка программы геодезического мониторинга	1 объект	от 40 000
Нулевой цикл наблюдений, жилой объект, до 20 марок	1 цикл	от 25 000
Цикл наблюдений, промышленный объект, до 20 марок	1 цикл	от 35 000
Геодезический мониторинг деформаций, расширенная сеть	1 цикл	от 80 000
Наблюдение сверх базового числа марок	1 марка	от 1 000
Определение крена / горизонтальных смещений	1 цикл	от 35 000

Ориентир: итоговая смета формируется по фактическому числу точек, сроку наблюдений и необходимости совмещать нивелирование с плановыми измерениями, сканированием или мониторингом окружающей застройки. Точный расчёт компания «Гис Саинс» выполняет в коммерческом предложении.
