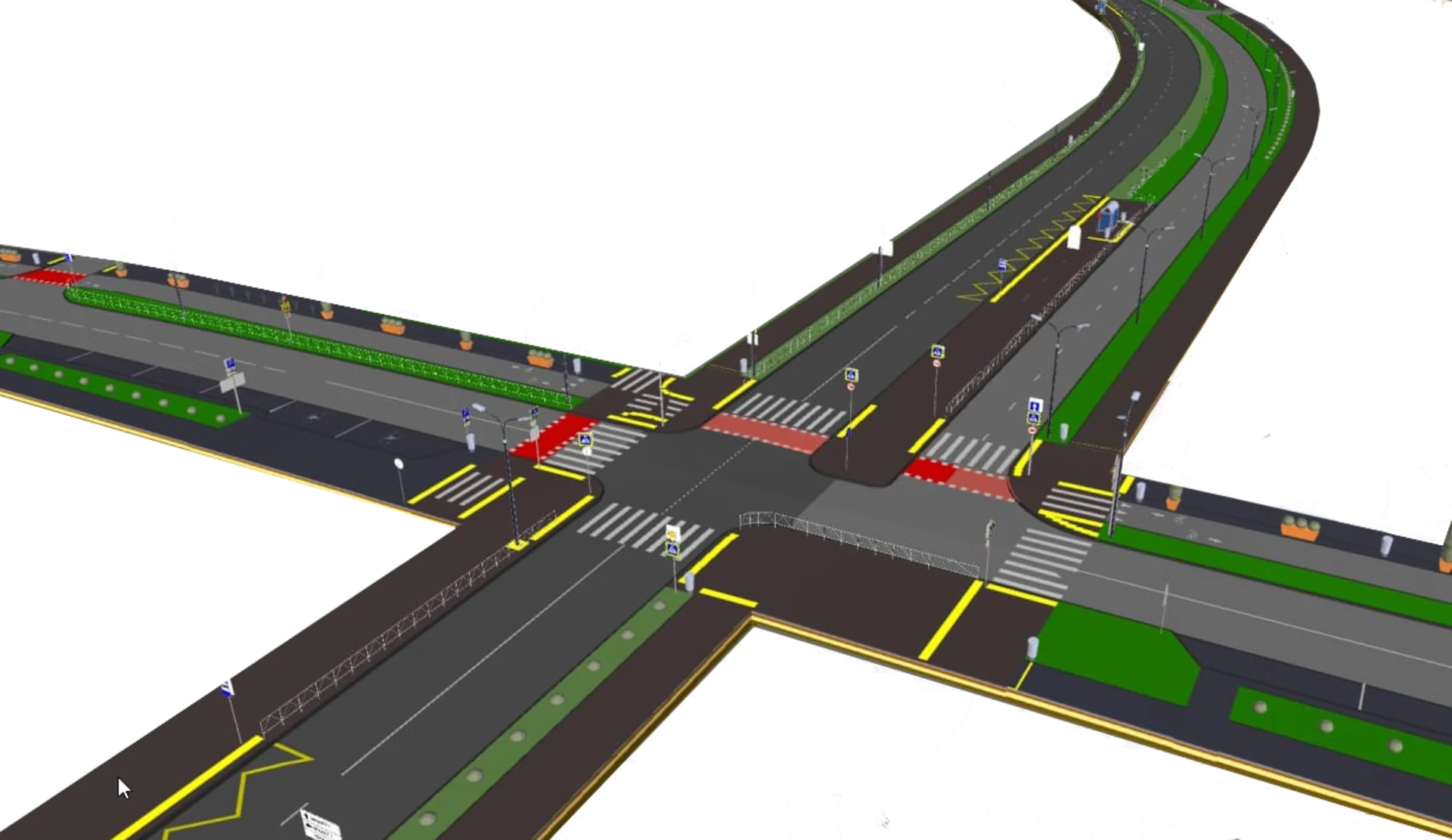

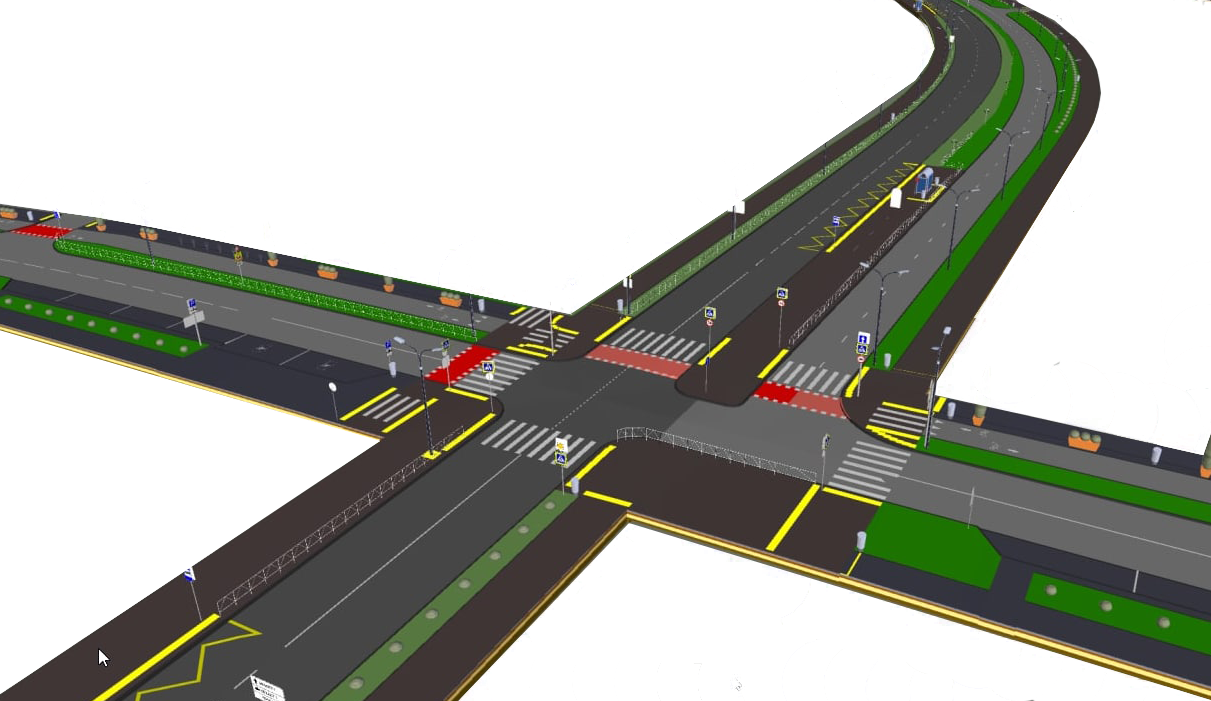

BIM информационное моделирование и проектирование в строительстве

Компания «Гис Саинс» разрабатывает информационные модели зданий и сооружений в Москве, по территории России и в странах СНГ. Инженеры переносят фактическую и проектную геометрию в среду информационного моделирования, наполняют элементы данными и готовят модель для проектирования, экспертизы, строительства и эксплуатации.

Что это

Цель: создать управляемую цифровую модель объекта, в которой геометрия связана с характеристиками элементов, объёмами, стадией работ и требованиями заказчика.

BIM, или информационное моделирование зданий, — не визуализация и не набор поверхностей. Это согласованная модель, где стена, перекрытие, балка, воздуховод и арматура существуют как элементы со свойствами. Изменение сечения или отметки пересчитывает спецификации, ведомости и связанные виды. Такая модель служит общей средой для архитектора, конструктора, инженера систем и технического заказчика.

Компания «Гис Саинс» выполняет BIM для нового строительства, реконструкции и существующих объектов. Для строящегося здания исходными данными служат проектные решения и чертежи. Для эксплуатируемого объекта основу даёт лазерное сканирование: облако точек фиксирует факт, модель воспроизводит конструкции и, по заданию, инженерные системы. Этот контур называют Scan-to-BIM.

Информационное моделирование закреплено в российском правовом поле. Федеральный закон от 27.06.2019 № 151-ФЗ ввёл применение технологий информационного моделирования. Для объектов с государственным участием требования к цифровой информационной модели задают постановления Правительства Российской Федерации и своды правил, в том числе документы по правилам формирования информационной модели. Конкретный уровень проработки, состав разделов и среду моделирования фиксируют в задании на проектирование и в EIR/BEP заказчика.

Норматив: состав и детализацию модели определяют техническим заданием, требованиями экспертизы и сводами правил по информационному моделированию. Геометрию существующих объектов подтверждают обмерными данными.

BIM не заменяет инженерные изыскания и техническое обследование. Модель использует их результаты: грунты, нагрузки, дефекты, фактические сечения. Без этих данных информационная модель остаётся геометрической оболочкой.

Заказчик и исполнитель фиксируют правила в двух документах. Информационные требования заказчика описывают, для чего нужна модель, какой LOD обязателен, какие параметры заполняют, в какой среде сдают файл. План выполнения BIM со стороны исполнителя описывает роли, среду общих данных, периодичность координационных совещаний и критерии приёмки. Компания «Гис Саинс» не приступает к массовому моделированию, пока эти правила не согласованы: иначе модель формально «есть», но её нельзя принять и передать смежникам.

Методы

Метод построения выбирают по исходным данным и цели модели.

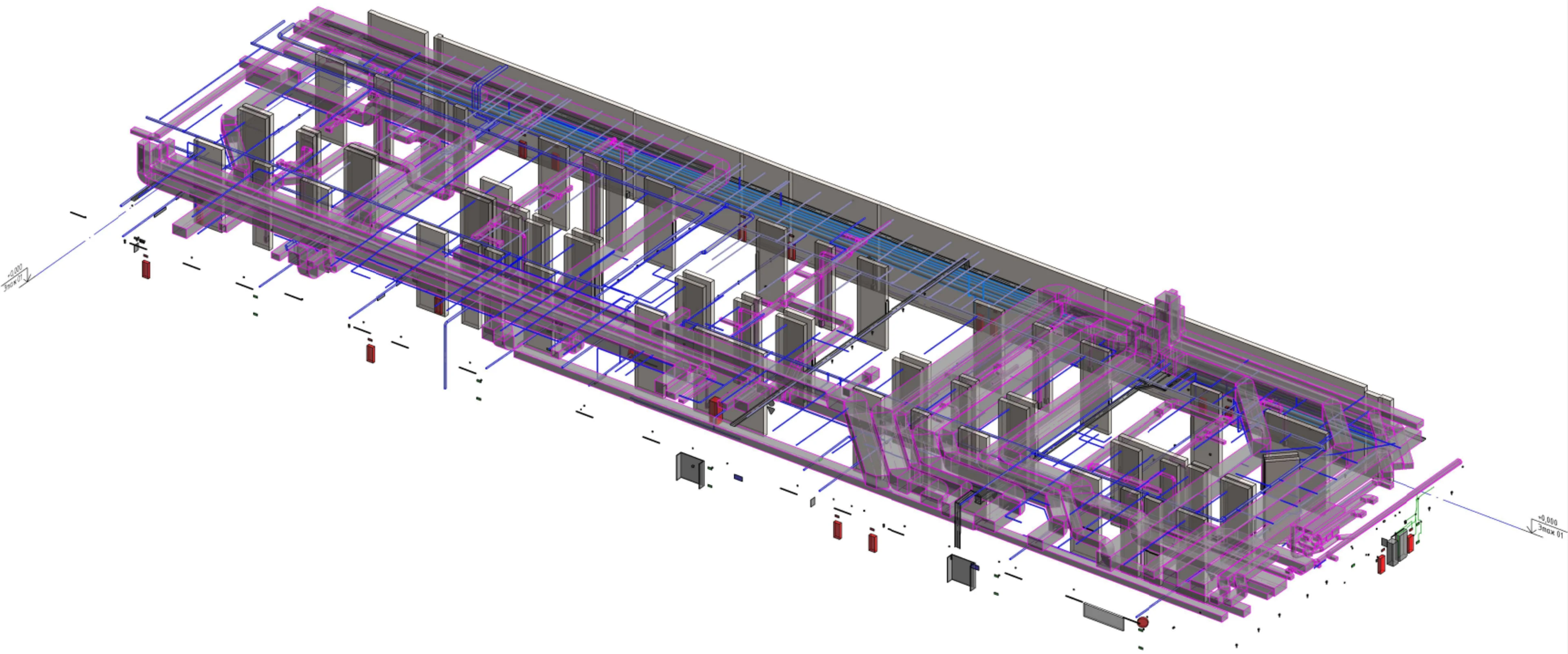

Моделирование по проекту выполняют в Revit или согласованной среде по чертежам стадии П или Р. Создают оси, уровни, несущий каркас, ограждающие конструкции, отверстия, затем — инженерные системы. Модель координируют, проверяют пересечения в Navisworks или аналоге, устраняют коллизии до выпуска документации.

Scan-to-BIM начинают с зарегистрированного облака. Облако подгружают как связанный файл, по нему задают уровни и оси, обводят стены, перекрытия, колонны, проёмы, кровлю. Сложные узлы моделируют адаптивными компонентами. Точность контролируют наложением модели на облако: недопустимое отклонение возвращает элемент на доработку.

Перевод 2D в BIM применяют, когда есть архивные DWG или PDF, но нет модели. Чертежи проверяют на противоречия, собирают модель и фиксируют места, где исходные данные недостаточны. Для объектов без исполнительной документации перевод чертежей сочетают со сканированием.

Уровень проработки согласуют заранее. LOD 200 достаточен для концепции и габаритов. LOD 300 соответствует стадии «П»: точная геометрия, марки, объёмы. LOD 350–400 добавляют узлы, соединения и данные для изготовления. Избыточный LOD удорожает модель без пользы, если задача — только посадка оборудования или укрупнённые ведомости.

Атрибуты назначают по классификатору заказчика: материал, код, стадия, огнестойкость, система. Экспорт в IFC обеспечивает обмен со смежными организациями. Для экспертизы готовят комплект в требуемой структуре и сопровождают ответы на замечания, если это входит в договор.

Этапы

Состав: модель, LOD, разделы и форматы сдачи утверждают до начала работ.

1. Анализ задания и исходных данных. Проверяют полноту чертежей или облака, требования экспертизы, систему координат, перечень элементов, которые моделируют и которые оставляют вне объёма.
2. Подготовка среды. Создают файл проекта, общие координаты, шаблоны семейств, уровни, сетку осей, правила именования.

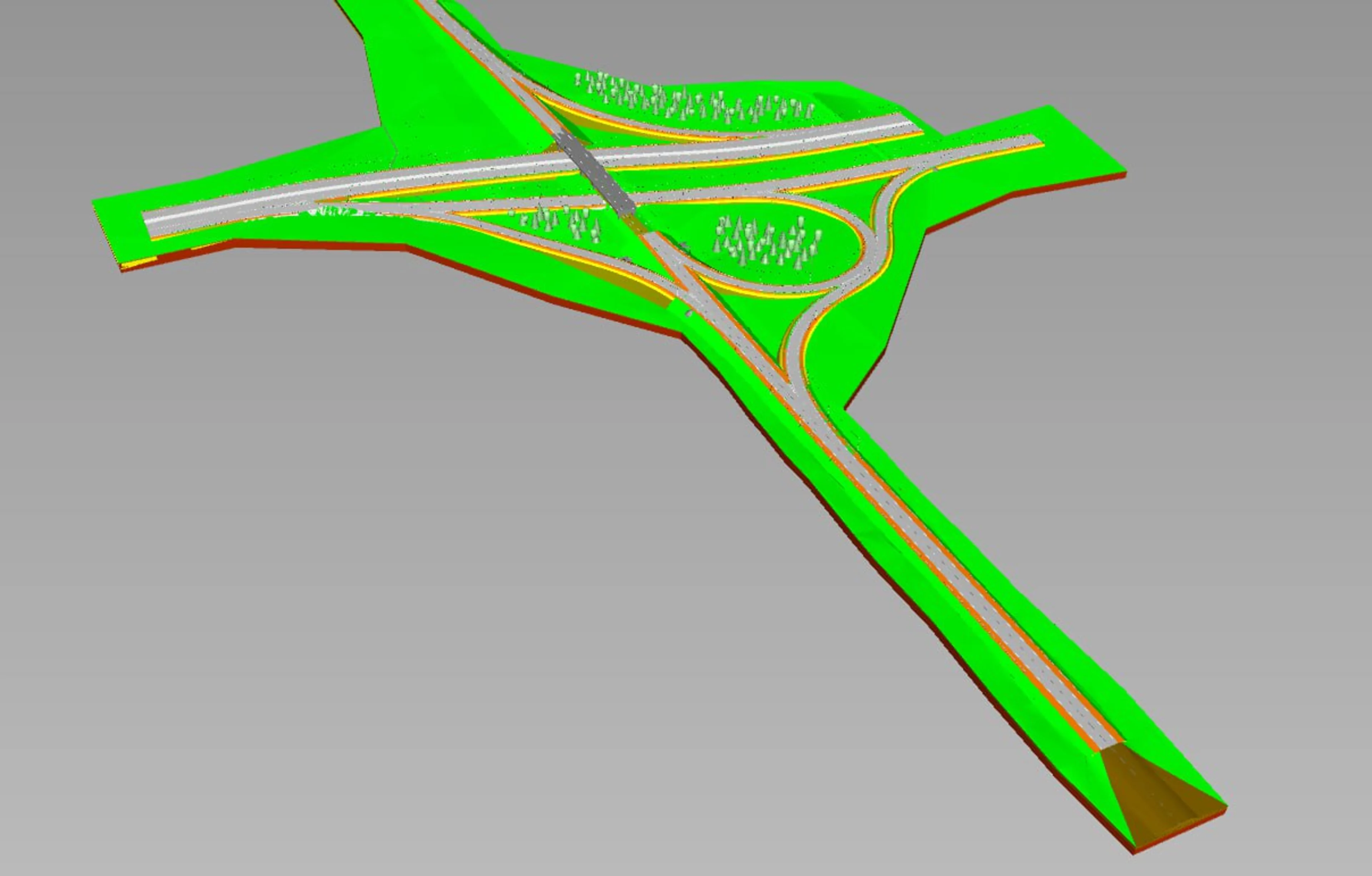

3. Построение геометрии. Моделируют архитектурный и конструктивный контуры, затем инженерные системы в согласованном объёме.
4. Наполнение и координация. Заполняют параметры, сводят разделы, проверяют коллизии, сверяют модель с облаком или с 2D-основанием.
5. Выдача. Передают RVT, IFC, виды, спецификации, ведомости объёмов, отчёт о коллизиях и, при необходимости, NWD. Сопровождают экспертизу по отдельному соглашению.

Когда нужно

Информационную модель заказывают, когда двумерных чертежей недостаточно для координации, экспертизы или управления объектом.

• проектирование зданий и сооружений с обязательным применением информационного моделирования;
• прохождение государственной или негосударственной экспертизы с подачей ЦИМ;
• реконструкция и редевелопмент существующих зданий по фактической геометрии;
• перевод архивной 2D-документации в единую модель;
• выявление пересечений разделов АР, КР, ОВиК, ВК, ЭОМ до выхода на площадку;
• расчёт ведомостей объёмов для сметы и закупок;
• создание строительной 4D-модели и графика работ;
• формирование цифрового двойника для службы эксплуатации;
• координация нескольких подрядчиков в общей среде данных;
• фиксация исполнительной геометрии после строительства.

Результат

Выдача: информационная модель и производные документы в составе задания.

• файл модели в RVT и/или IFC;
• согласованные виды: планы, фасады, разрезы, 3D-виды;
• спецификации и ведомости объёмов;
• отчёт о коллизиях и журнал их закрытия;
• правила моделирования и перечень семейств, если это предусмотрено договором;
• облако точек в RCP как контрольная подложка — при Scan-to-BIM;
• пояснительная записка по составу и ограничениям модели.

Модель передают проектировщику, техническому заказчику, службе эксплуатации и, при необходимости, в экспертизу.

BIM-моделирование зданий в Москве и России — компания «Гис Саинс»

Компания «Гис Саинс» разрабатывает информационные модели из московского офиса и сопровождает объекты по России и СНГ. Отличие подхода — собственный контур лазерного сканирования и обследования. Модель существующего здания опирается на измеренный факт, а не на устаревший чертёж. Для нового строительства модель увязывают с инженерными изысканиями и, при необходимости, с геотехническим мониторингом.

Типовые заказы включают архитектурно-конструктивную модель LOD 300, Scan-to-BIM административного или промышленного здания, модель для Мосгосэкспертизы и цифровые информационные модели объектов культурного наследия. Пример реализованного контура — информационная модель в составе работ по Нижегородскому кремлю: сканирование, обмерные чертежи и ЦИМ для реконструкции.

Срок зависит от площади, LOD и числа разделов. Здание площадью около 5 000 м² при готовом облаке и LOD 300 часто занимает две-три рабочие недели. Сжатые сроки возможны при ограничении объёма: только каркас, только фасад, только инженерный этаж.

Координация разделов — отдельная ценность модели. Жёсткая коллизия, когда воздуховод пересекает балку, и мягкая, когда не выдержан монтажный зазор, выявляются до закупки и монтажа. Исправление в модели дешевле вырубки на площадке. Компания «Гис Саинс» передаёт не только файл, но и журнал коллизий с ответственным разделом и статусом закрытия. Для объектов с государственным участием структура модели готовится так, чтобы её можно было загрузить в требуемую среду экспертизы без пересборки «накануне подачи».

Если у заказчика уже есть облако точек другого исполнителя, моделирование выполняют удалённо. Условие одно: облако должно быть зарегистрировано, привязано к системе координат и сопровождаться сведениями о точности. Пригодность данных оценивают до договора, чтобы не обнаруживать пропуски сканов на середине работы.

Преимущества

• Scan-to-BIM на собственных данных лазерного сканирования;
• модель для проектирования, экспертизы и эксплуатации в одном контуре;
• координация разделов и отчёт о коллизиях;
• выдача RVT, IFC и ведомостей объёмов;
• связь с обследованием, обмерами и инженерными изысканиями;
• работа по Москве, России и СНГ;
• специалисты национального реестра и допуски СРО в требуемом объёме;
• гибкая детализация: от габаритной модели до узлов стадии «Р».

Цены: ориентир

Стоимость BIM рассчитывают по техническому заданию. На цену влияют площадь, LOD, число разделов, качество исходных данных, наличие облака, требования экспертизы и срок.

Вид работ	Ед.	Ориентир
BIM-моделирование	по ТЗ	рассчитывается индивидуально
Наземное лазерное сканирование как основа Scan-to-BIM	1 м²	от 18–25 руб.
Обмерные чертежи DWG	1 м²	от 15 руб.
Разовый выезд специалиста	1 рабочий день	от 25 000 руб.

По открытым оценкам рынка простая модель LOD 200–300 разделов АР и КР часто лежит в диапазоне 100–200 руб./м², модель средней сложности с инженерными системами — 250–400 руб./м², детализация LOD 400 — от 500 руб./м². Встречаются и более низкие стартовые ставки за упрощённую геометрию. Компания «Гис Саинс» не публикует универсальную цену за квадратный метр: смета следует из состава элементов и правил приёмки модели.

Ориентир: до расчёта направьте задание, перечень разделов, требуемый LOD, образцы исходных чертежей или фрагмент облака. Это позволяет отличить геометрическую модель от информационной и не закладывать лишний объём.

---
