Батиметрическая съемка

Компания «Гис Саинс» выполняет батиметрическую съёмку водоёмов и водотоков в Москве, регионах России и государствах СНГ. Специалисты промеряют глубины, привязывают измерения к геодезической основе, снимают береговую полосу и строят карту глубин, профили и цифровую модель дна для проектирования и паспортизации.

Что это

Цель: определить рельеф дна, глубины и сопряжённую береговую ситуацию, чтобы получить исходные данные для гидротехнического проектирования, дноуглубления, оценки заиления и безопасной эксплуатации акватории.

Батиметрическая съёмка — вид гидрографических работ, в ходе которого измеряют глубины водного объекта и строят батиметрический план с изобатами. Её рассматривают как съёмку «подводного рельефа» в той же логике, в какой топографическая съёмка передаёт рельеф суши. На практике батиметрию почти всегда сочетают с геодезической привязкой урезов, уровневыми наблюдениями и съёмкой береговой полосы: без единой системы высот карта глубин не стыкуется с наземным топопланом.

Работы выполняют на реках, каналах, прудах, озёрах, водохранилищах, карьерах, прудах-охладителях, портовых и технологических акваториях. Результаты нужны при проектировании мостов, причалов, водозаборов, выпусков, берегоукрепления, дамб, переходов коммуникаций через водные преграды, при паспортизации водоёма, расчёте объёмов наносов и контроле дноуглубления.

Норматив: СП 47.13330, СП 11-104-97, СП 317.1325800.

Инженерно-гидрографические работы входят в состав инженерно-геодезических изысканий, когда акватория является частью площадки или трассы. В этом случае исполнитель должен состоять в саморегулируемой организации в области инженерных изысканий. Компания «Гис Саинс» выполняет батиметрию и как самостоятельный промер, и в составе ИГДИ / комплексных изысканий, с оформлением технического отчёта для экспертизы.

Глубину измеряют относительно рабочего уровня воды, затем приводят к принятой системе высот. Ошибка в уровне на дату съёмки даёт систематический сдвиг всей модели дна. Поэтому в программу включают уровнемерные наблюдения, привязку уреза нивелированием и учёт уклона водной поверхности на водотоке.

Методы

Метод промера выбирают по глубине, прозрачности, скорости течения, зарастанию и требуемой плотности сетки.

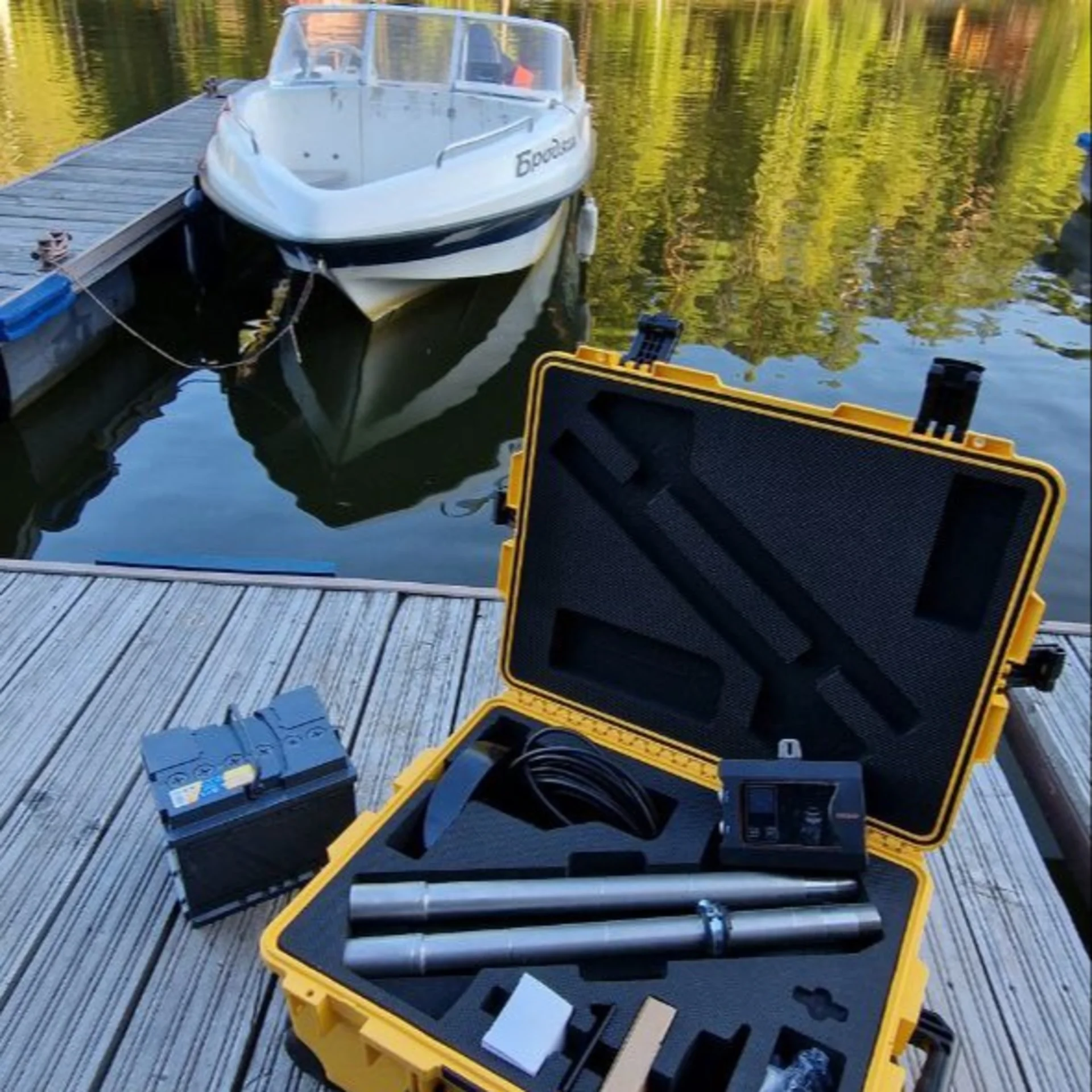

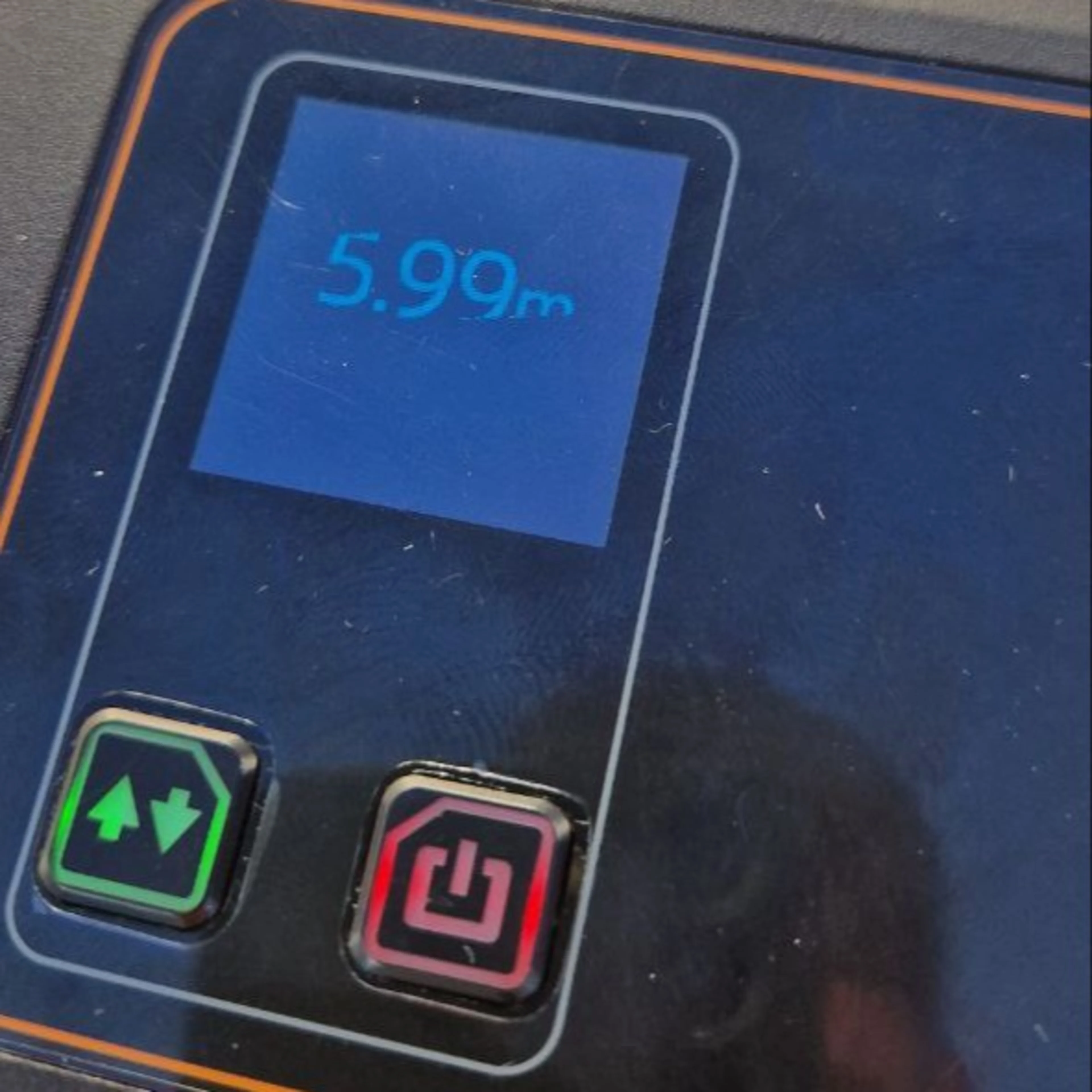

На мелководье до нескольких метров применяют мерную веху или наметку по створам. Основной инструмент на открытой акватории — гидрографический эхолот: однолучевой для профилей и регулярной сетки, многолучевой — для сплошного покрытия дна на ответственных участках. Для инженерно-топографического плана масштаба 1:500 однолучевой промер обычно ведут галсами с шагом около 10 м и фиксацией точек через 4–5 м, если иное не задано программой. Многолучевой эхолот закрывает полосу дна и снижает риск пропустить локальные углубления, обваловку коммуникаций и объём грунта, который однолучевая сетка осредняет. Каждый отсчёт глубины сопровождают координатами GNSS, при необходимости в режиме RTK. Автономные плавающие комплексы с эхолотом используют на небольших водоёмах и в зонах, где работа катера затруднена. Гидролокатор бокового обзора применяют, когда нужно увидеть объекты на дне, заиление, остатки конструкций. Двухчастотный промер позволяет оценить не только минеральное дно, но и мощность иловых отложений — это важно для расчёта дноуглубления и паспортизации пруда.

Сетку галсов назначают по заданию: чаще — система параллельных профилей с контрольными поперечниками. На реке учитывают течение и перенос антенны относительно излучателя. Вводят поправки на скорость звука, осадку, крен, волнение. Береговую линию, гидротехнические сооружения, выпуски и видимые препятствия снимают тахеометром или GNSS и включают в ту же модель.

Камеральная обработка отбраковывает выбросы, приводит глубины к системе высот, строит изобаты, продольные и поперечные профили, цифровую модель дна, ведомости отметок. При повторных съёмках сравнивают поверхности и вычисляют объёмы намыва или размыва.

Важно: промер без геодезической привязки уровня пригоден лишь как схема. Для проекта и экспертизы нужна увязка с топографической основой берега.

Этапы

Состав батиметрии фиксируют площадью акватории, шагом галсов, методом промера и перечнем выходных материалов.

1. Сбор исходных данных: топоплан берега, сведения о подпорном уровне, режим судоходства, требования паспорта водоёма или проекта.
2. Рекогносцировка, выбор плавсредства, назначение сетки промеров и уровнемерных постов.
3. Планово-высотная привязка, передача высот на противоположный берег, разбивка створов.
4. Промер глубин, съёмка урезов и береговой полосы, фотофиксация характерных участков.
5. Камеральная обработка, построение карты глубин, профилей и модели дна.
6. Технический отчёт, при необходимости — включение материалов в отчёт об ИГДИ.

Когда нужно

Батиметрическую съёмку назначают, когда решения зависят от фактического рельефа дна, а не от устаревшей схемы водоёма.

• проектирование мостов, переходов, причалов, водозаборов и выпусков;
• берегоукрепление, дамбы, плотины, каналы и водопропускные сооружения;
• дноуглубление, расчёт объёмов грунта и контроль после очистки;
• паспортизация пруда, озера, технологического водоёма;
• оценка заиления, размыва и изменения русла;
• совмещение с топографической съёмкой участка, выходящего на акваторию;
• навигационная безопасность на локальной акватории предприятия;
• экологические и гидрологические обоснования, требующие модели дна;
• объекты в Москве, регионах России и государствах СНГ, включая водохранилища и карьеры.

Результат

Выдача: батиметрический план, профили и цифровая модель дна, увязанные с принятой системой координат и высот.

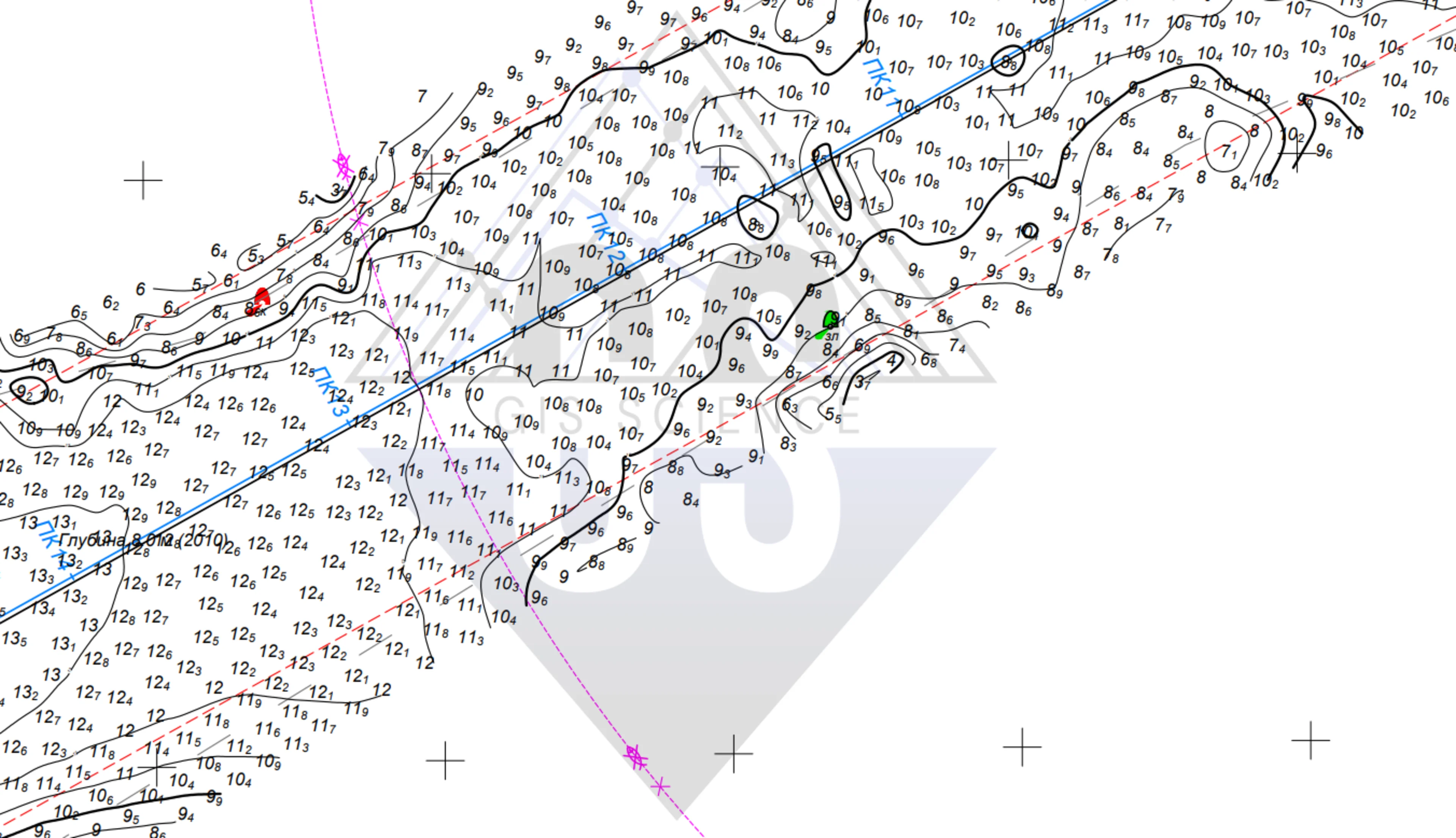

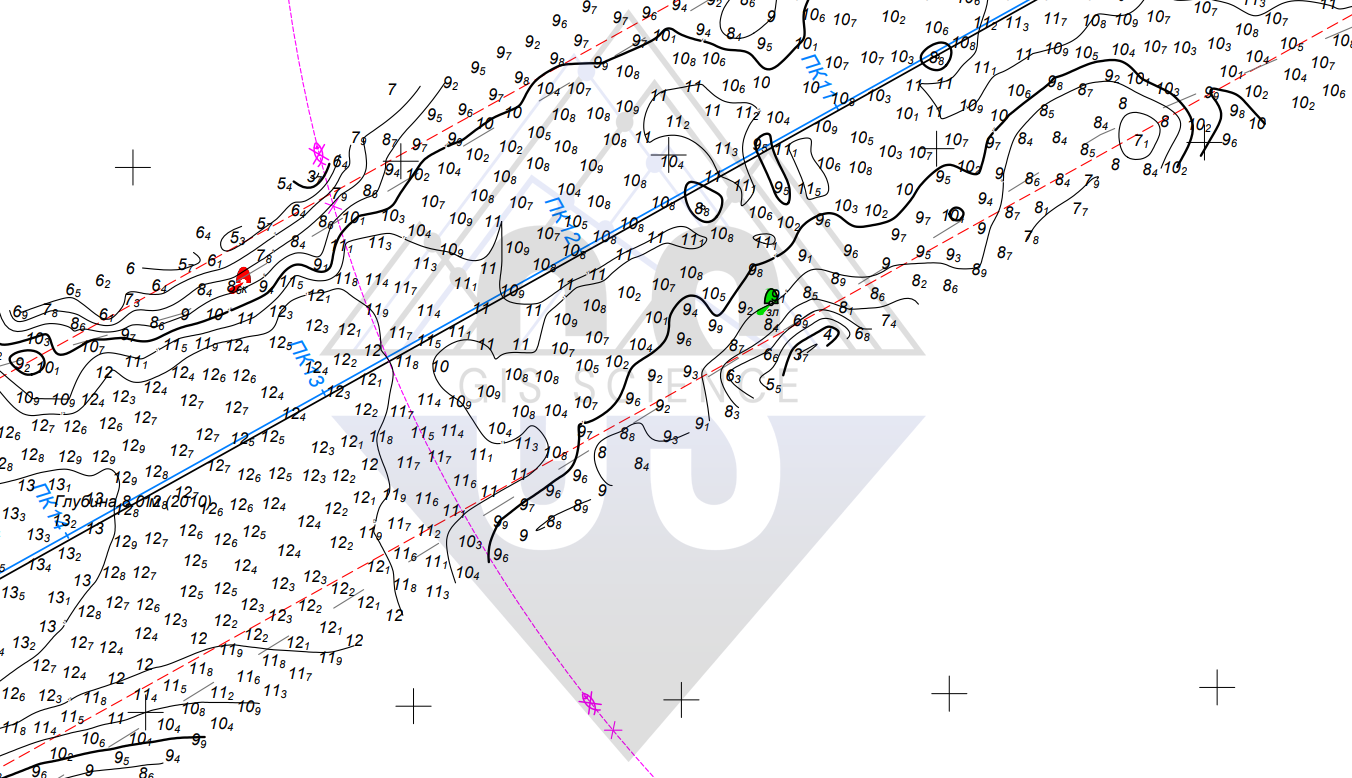

• карта глубин с изобатами;
• продольные и поперечные профили;
• ведомости глубин и отметок дна;
• цифровая модель дна в согласованном формате;
• схема галсов и сведения об уровне воды на дату съёмки;
• съёмка береговой полосы — если включена в задание;
• технический отчёт о гидрографических работах;
• сопоставление с предыдущей съёмкой — при мониторинге заиления.

Материалы используют проектировщик гидротехнических сооружений, служба эксплуатации водоёма, экспертиза и подрядчик дноуглубительных работ. Компания «Гис Саинс» передаёт модель дна в согласованном обменном формате, чтобы её можно было совместить с береговым топопланом без ручного сдвига.

Батиметрическая съёмка в Москве и России — компания «Гис Саинс»

Компания «Гис Саинс» выполняет батиметрическую съёмку из Москвы и выезжает на акватории по Российской Федерации и в государства СНГ. В московском регионе типичны пруды, каналы, малые реки, технологические водоёмы промплощадок и участки в пойме, где батиметрию совмещают с топопланом берега. Для городских прудов и карьеров часто достаточно однолучевого промера с береговой съёмкой; для мостового перехода, водозабора и дноуглубления программу сгущают и, при обосновании, назначают многолучевое покрытие. На крупных водохранилищах, судоходных реках и морских подходах учитывают волнение, уклон водной поверхности и, по заданию, скорости течения. Зимний промер со льда применяют, когда летняя навигация невозможна или небезопасна, с отдельным контролем толщины льда и охраны труда.

Повторная съёмка через согласованный интервал позволяет вычислить объёмы наносов и сравнить фактическое дно с проектным профилем дноуглубления. Такие циклы востребованы на хвостохранилищах, прудах-отстойниках и водоёмах, где заиление меняет полезный объём. Компания «Гис Саинс» хранит модель предыдущего цикла в той же системе координат, чтобы разность поверхностей не содержала сдвига из-за разной привязки.

Допуск: при включении гидрографических работ в инженерно-геодезические изыскания для объекта капитального строительства действует требование о членстве исполнителя в СРО изыскателей. Компания «Гис Саинс» состоит в такой СРО. Оборудование промера и геодезические приёмники используют в поверенном состоянии; методику оформляют в программе работ.

Батиметрию увязывают с топографической съёмкой берега, ИГДИ, инженерно-гидрометеорологическими изысканиями и, при необходимости, инженерно-геологическим опробованием донных отложений. Одна высотная система позволяет проектировщику видеть берег, урез и дно как единую модель, а не как три несвязанных чертежа. Для паспорта водного объекта к карте глубин добавляют сведения, требуемые эксплуатирующей организацией: характерные уровни, объём чаши, положение гидротехнических сооружений и зон обмеления. На водотоке отдельно фиксируют уклон водной поверхности: одна «средняя» отметка уровня на всём участке реки даёт ложный уклон дна и ошибку в расчёте отверстия моста или водопропускной трубы.

Преимущества

• промер эхолотом и мелководными методами по заданной сетке;
• геодезическая привязка уровня и береговой линии;
• карта глубин, профили и цифровая модель дна;
• работа по СП 47.13330 и СП 11-104-97;
• членство в СРО изыскателей;
• совмещение с топосъёмкой, ИГДИ и гидрометеорологическим контуром;
• выезды по Москве, России и государствам СНГ;
• повторные съёмки для расчёта объёмов заиления и дноуглубления.

Цены: ориентир

Стоимость зависит от площади акватории, глубины, скорости течения, плотности галсов, зарастания, состава береговых работ и формата модели.

Вид работ	Ед.	Ориентир
Промер глубин / гидрографическая съёмка, объект	1 объект	от 16 000–20 000 руб.
Батиметрия, относительно ровное дно	1 га	от 10 000 руб.
Батиметрия, сложный рельеф дна	1 га	от 15 000–25 000 руб.
Промер автономным комплексом с эхолотом	1 объект	от 25 000 руб.
Съёмка береговой линии	до 1 км	от 8 000 руб.
Съёмка береговой линии	до 5 км	от 15 000 руб.

Ориентир: итоговая смета растёт при необходимости многолучевого покрытия, работы на течении, зимнего промера и выпуска технического отчёта для экспертизы. Точный расчёт компания «Гис Саинс» выполняет после указания границ акватории, цели съёмки и требуемой плотности промеров.

---
